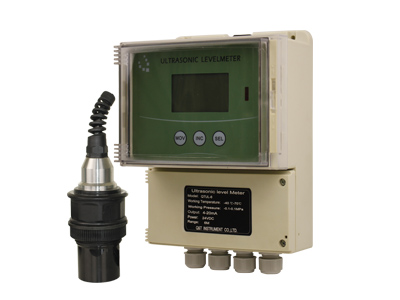

超声波明渠流量计

超声波明渠流量计与量水堰槽配合使用,测量明渠内水的流量。常见明渠有三角堰、矩形堰、巴歇尔槽。主要用于测量污水厂、企事业单位的污水排放口、城市下水道的流量及灌渠等。由于采用非接触的方法测量,因此在粘污、腐蚀性液体情况下,比其他形式的仪表具有更高的可靠性。
全国热线

15890954071

产品简介 / Introduction

超声波明渠流量计是在非满管状敞开渠道测量自由表面自然流的流量仪表。非满管态流动的水路称作明渠,测量明渠中水流流量的称作明渠流量计(open channel flowmeter)。明渠流量计除圆形外,还有U字形、梯形、矩形等多种形状。

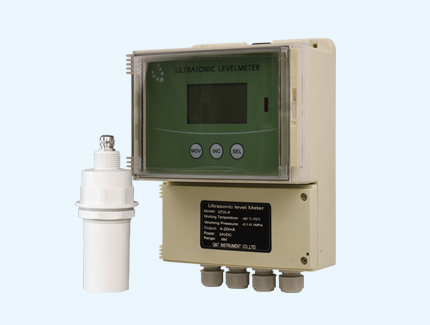

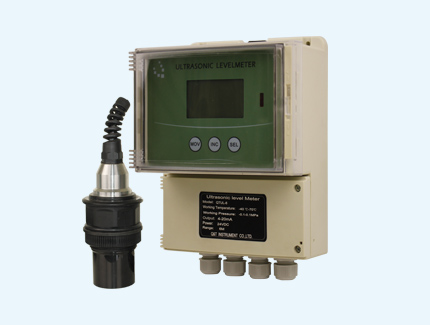

超声波明渠流量计
超声波明渠流量计
超声波明渠流量计
产品优点 / Product advantages
超声波明渠流量计

1、可测量非满管(圆管、蛋形管或其它异形管)流量;
2、可测量渠道(圆形渠、矩形渠或其它异形渠)流量;
3、可测量天然的河、溪流量;
4、可测量污水排放渠道或管道(下水道)流量;
5、可测量正向和反向流速和流量;
6、可提供瞬时流量值和累计流量值;
7、输出信号:RS-485、Modbus、4-20Ma电流信号和多路开关量;
8、传感器可在恶劣的现场和污水水质下长期工作;
9、可选配短信或GPRS无线模块实现远程遥测;
10、传感器外壳为聚碳酸酯,防护等级IP68;
11、内置自动温度补偿;
12、盲区可调节,屏蔽探头附近干扰信号。

技术参数 / Technical parameters
性能 技术参数
水位测量范围(m)  0~3.0m
盲区(m)  0.3m
整机测量精度 系统误差±3‰
流量测量范围  取决于所用堰/槽类型,最大可为9999m3/h
工作温度(℃)  -20℃~+60℃
最小水位分辨(mm)  ±1mm
信号输出 RS485,4~20mA,2路开关量输出
显示 液晶显示
供电电源  DC24V /150mA ;AC220 /100mA
防护等级 IP65
产品如何选型 / How to select productss
01

介质:所测介质的类型 酸碱性和温度 方便看是否要巴歇尔槽 槽的材质

02

流量:渠道尺寸 根据具体的流量和河道的尺寸进行选型 三角堰 矩形堰还是巴歇尔槽

03

精度等级

04

供电方式

应用领域 / Application field

明渠流量计应用场所有城市供水引水渠;火电厂引水和排水渠、污水治理流入和排放渠;工矿企业水排放以及水利工程和农业灌溉用渠道。

一台满足各类行业流量测量

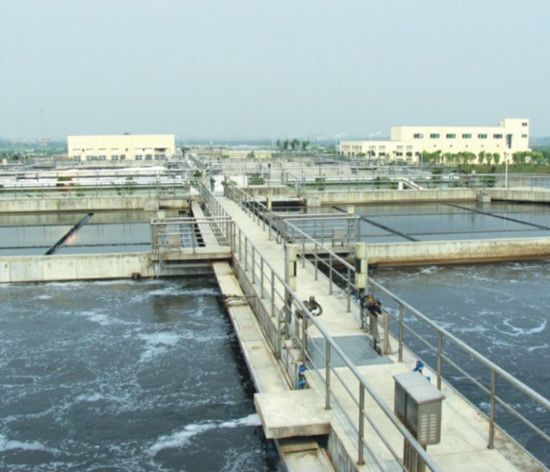

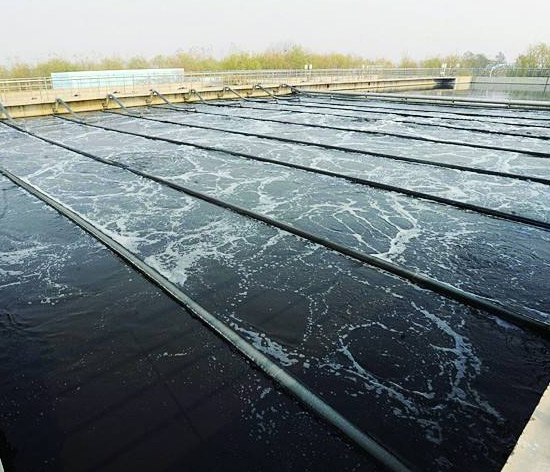

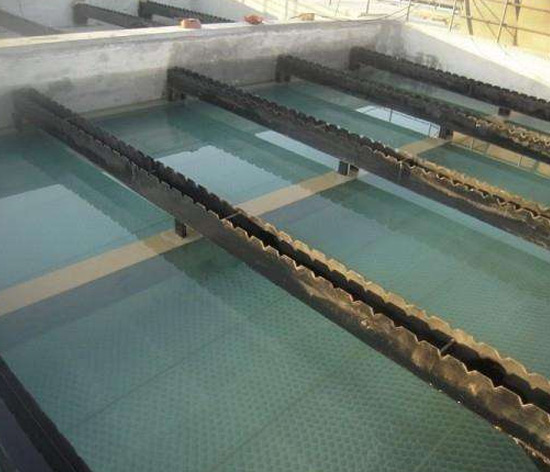

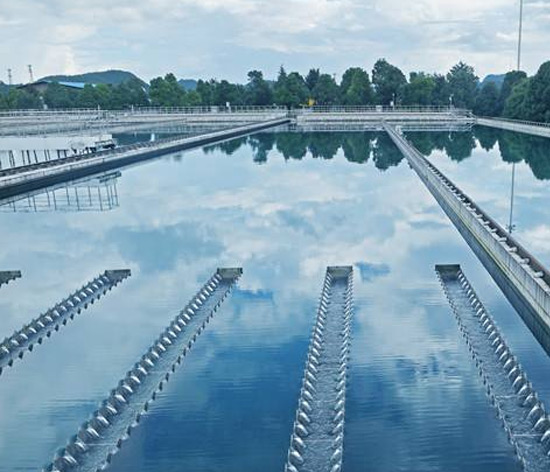

污水治理

污水治理

工矿水排放

工矿水排放

水利工程

水利工程

农业灌溉

农业灌溉

安装注意事项 / Installation precautions

明渠超声波流量计的安装形式有支架安装和法兰安装,若现场条件允许优先选择法兰安装,法兰安装更便于调节探头发声方向与水面的垂直。由于超声波流量计发射角与盲区的存在,最高水面距离探头底面要大于盲区距离,我们在选择安装位置时不能离渠道边缘太近,应装在渠道的中线上方 以免影响仪表的正常工作。

我们能提供的服务 / The services we can provide
  • 根据需求
    推荐选型及报价
  • 产品个性化
    定制
  • 7*24小时
    全国服务热线
  • 上门指导
    安装

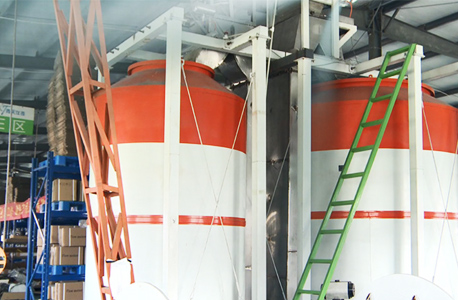

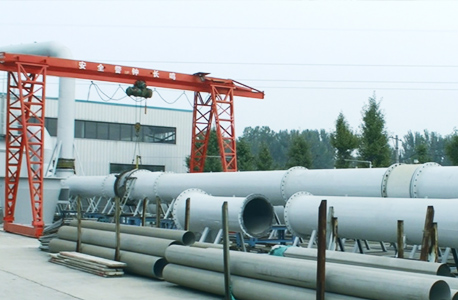

生产过程 / The services we can provide
青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

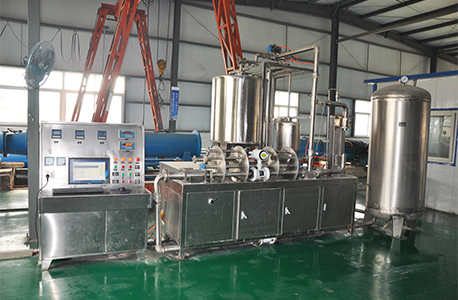

  • 青天仪表检定装置 3毫米-3米 MT质量法水流量标定装置

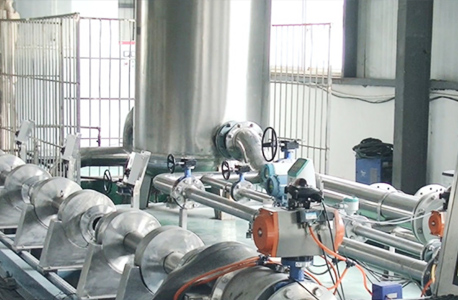

  • 青天仪表检定装置 DN800mm-DN2200mm容积法实流检定装置
  • 青天仪表检定装置 DN3-DN15mm质量法标定装置
  • 青天仪表检定装置 DN65mm-DN300mm 多台串联质量法实流标定装置
  • 公司荣誉证书 / Company certificate of honor

    青天仪表自成立以来,取得数十项知识产权、荣获河南省著名商标;国家高新技术企业认定;河南省科技型中小企业证书;
    河南省“科技小巨人(培育)企业”;CEIS09001、防爆等认证。

    青天仪表资质证书

    热品推荐 / Hot product

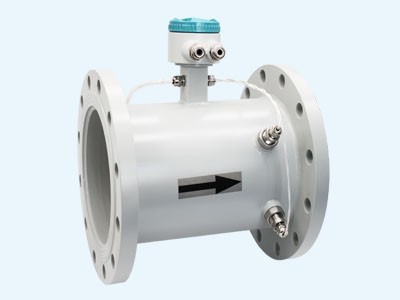

    双声道超声波流量计

    双声道超声波流量计

    QTLS系列多声道超声波流量计采用美国PhoTime技术的双道超声波流量测量产品克服了单声道超声波流量计不适应流场变化精度不高流量不稳定的缺点,测量原理仍然基于延时法测量由于使用两个声道的优化设计,此款超声波流量计很大程度上克服了紊流随机性对测量的影响,大幅度提高了对不同工况测量的适应性和测量精度,使用超声波流量计测量小流量更有保证。可以作为定量控制的计量标准。

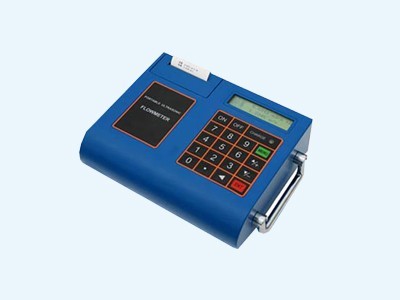

    便携式超声波流量计

    便携式超声波流量计

    QTDS超声波流量计是一种非接触式仪表,它既可以测量大管径的介质流量也可以用于不易接触和观察的介质的测量。具有操作简单、测量精度高、一致性好、可在线打印、电池供电时间长等特点。几乎不受被测介质的各种参数的干扰,尤其可以解决其它仪表不能的强腐蚀性、非导电性、放射性及易燃易爆介质的流量测量问题。

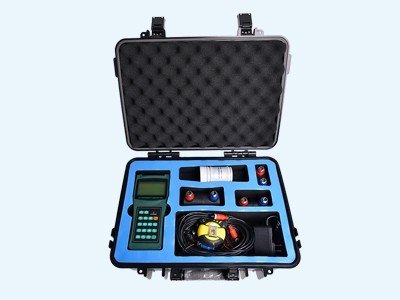

    手持式超声波流量计
