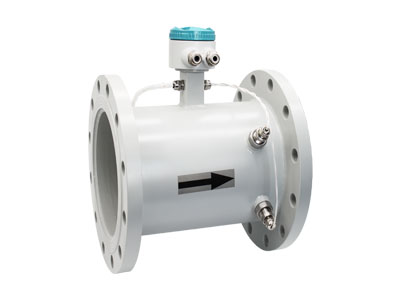

双声道超声波流量计

 QTLS系列多声道超声波流量计采用美国PhoTime技术的双道超声波流量测量产品克服了单声道超声波流量计不适应流场变化精度不高流量不稳定的缺点,测量原理仍然基于延时法测量由于使用两个声道的优化设计,此款超声波流量计很大程度上克服了紊流随机性对测量的影响,大幅度提高了对不同工况测量的适应性和测量精度,使用超声波流量计测量小流量更有保证。可以作为定量控制的计量标准。
全国热线

13303785130

产品简介 / Introduction
双声道超声波流量计



QTLS系列多声道超声波流量计是通过检测流体流动对超声波束的作用以测量流体流速的信息的装置,根据对信号的检测方式,可分为传播速度差法、多普勒法、波束偏移法、噪声法及相关法。多普勒法是利用声学多普勒原理,通过测量不均匀流体中散射体散射的超声波多普勒频移来确定流体流量的,适用于含悬浮颗粒、气泡等流体流量测量。波束偏移法是利用超声波束在流体中的传播方向随流体流速变化而产生偏移来反映流体流速的,低流速时,灵敏度很低适用性不大。目前应用广泛的是“时差法”测量原理。结合多脉冲技术、数字信息处理技术以及信号处理电路将测量数据进行实时显示。 “时差法”是通过发送传感器产生出超声波信号并将其散发于空气流中,信号通过管壁、流体到接收传感器上,同时,接收传感器发散同样的超声波信号,信号经过管壁、流体到发送传感器上。此时,因为流速的存在使得时间差值,可根据时间差算出流速,进而算出流量。



产品优点 / Product advantages


   1、 同时支持单声道与双声道,并且当一个声道异常或者不接时,可以依据信号质量,自动切换为单声道运行;

   2、采用最新32位Cortex-M4内核CPU作为处理器核心,使用64位浮点运算,计算不丢失精度;

   3、采用高速ADC对超声波信号进行采集,具有超声波波形还原与重构技术;采用精度时间测量芯片,超声波飞行时间精度可达22皮秒;

   4、单板、全贴片工艺,全部使用SMT机器焊接,大大降低了电路板虚焊、漏焊、短路等问题。

   5、热量功能:选配PT100外夹式铂电阻可实现热量计量。

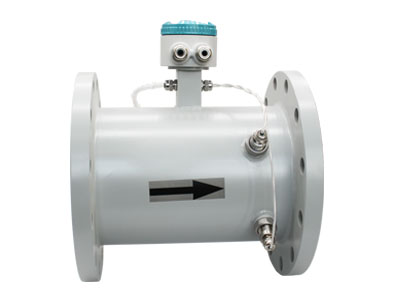

双声道超声波流量计

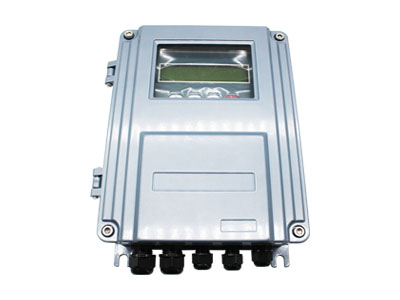

双声道超声波流量计转换器

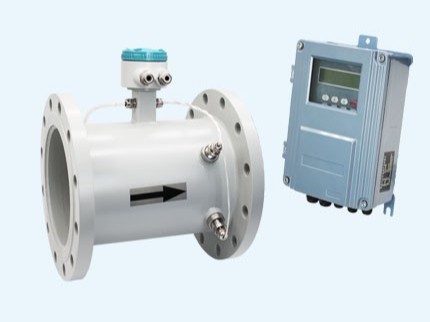

双声道超声波流量计

技术参数 / Technical parameters

介质

绝大多数单相液体,少于5%颗粒或汽泡

管道材质

不锈钢、PVC、碳钢

环境温度

-40℃~+60℃

流体温度

-20℃~+120℃

防爆等级

 隔爆型Exd II BT4

流速范围

标称精度流速范围0.1~12.5m/s

测量精度

±0.5%

灵敏度

 0.001m/s

测量重复性

±0.2%

防护等级

IP65

电源

12V~24VDC,0.5A

电气接口

防水头2*M20*1.5

LCD显示

128*64点阵液

串行通讯

RS485,MODBUS RTU协议




产品如何选型 / How to select productss

01

管道壁厚、外径,介质

02

管内流量是否含有杂质

03

测量介质的温度

04

测量介质为气体时

05

气体压力

06

合理配置选型

应用领域 / Application field

应用于:医疗/卫生,环保/水工业,食品/饮料,化学品检测,石油/化工。

一台满足各类行业流量测量

石油

石油

化工

化工

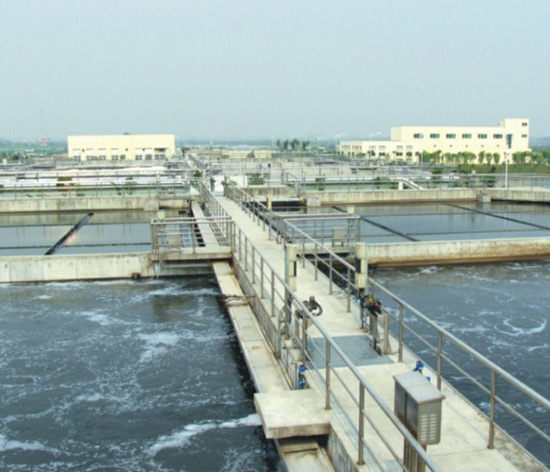

水工业

水工业

食品

食品

医疗

医疗

化学品检测

化学品检测

安装注意事项 / Installation precautions

1、观察安装现场管道是否满足直管段前10D后5D以及离泵30D的距离。(D为管道内直径)
2、确认管道内流体介质以及是否满管。
3、确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)
4、确认管道使用年限,在使用10左右的管道,即使是碳钢材质,建议也采用插入式安装。
5、前四步骤完成后可确认使用何种传感器安装
6、开始向表体输入参数以确定安装距离。
7、非常重要:精确测量出安装距离。

我们能提供的服务 / The services we can provide
  • 根据需求
    推荐选型及报价
  • 产品个性化
    定制
  • 7*24小时
    全国服务热线
  • 上门指导
    安装
生产过程 / The services we can provide
青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

  • 青天仪表检定装置 3毫米-3米 MT质量法水流量标定装置
  • 青天仪表检定装置 DN800mm-DN2200mm容积法实流检定装置
  • 青天仪表检定装置 DN3-DN15mm质量法标定装置
  • 青天仪表检定装置 DN65mm-DN300mm 多台串联质量法实流标定装置
  • 公司荣誉证书 / Company certificate of honor

    青天仪表自成立以来,取得数十项知识产权、荣获河南省著名商标;国家高新技术企业认定;河南省科技型中小企业证书;
    河南省“科技小巨人(培育)企业”;CEIS09001、防爆等认证。

    青天仪表资质证书

    热品推荐 / Hot product

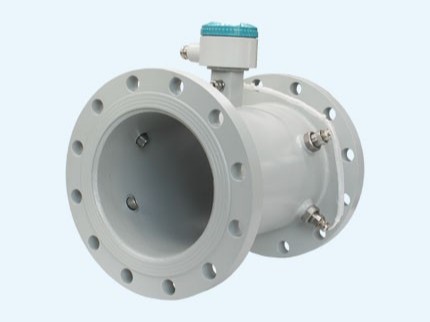

    双声道超声波流量计
