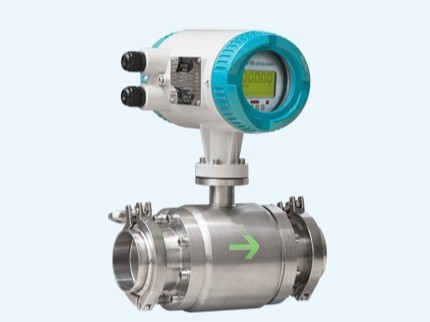

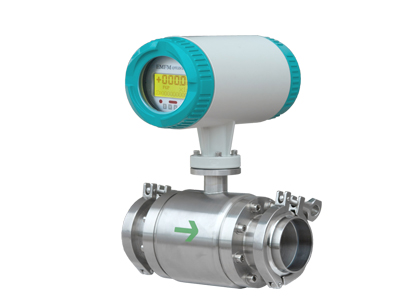

QTLD卫生型卡箍式电磁流量计

QTLD电磁流量计卫生型卡箍式安装方式具有安装、清洗方便等优点,常应用于食品生产、制药行业药剂测量以及净水监测等场合。

全国热线

15890954071

产品简介 / Introduction
卫生型电磁流量计



QTLD卡箍式电磁流量计根据法拉第电磁感应定律进行流量测量。电磁流量计的优点是压损极小,可测流量范围大。最大流量与最小流量的比值一般为20 1以上,适用的工业管径范围宽,输出信号和被测流量呈线性,精确度较高,可测量电导率≥ 5μ s/cm 的液体。

QTLD电磁流量计卡箍式安装方式具有安装、清洗方便等优点,常应用于食品生产、制药行业药剂测量以及净水监测等场合。



工作原理 / Working principle

根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:
E=KBVD

式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

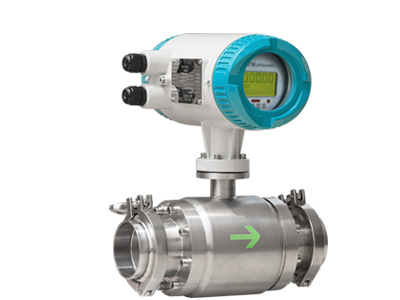

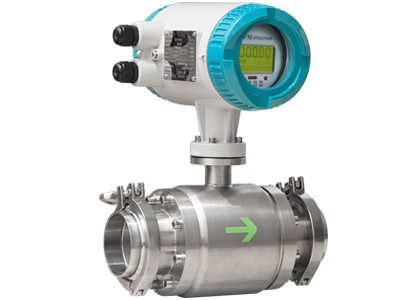

卫生型电磁流量计

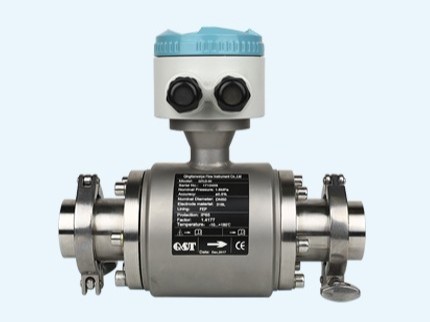

卫生型电磁流量计

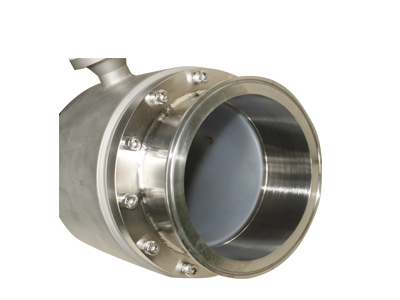

卫生型电磁流量计细节
产品优点 / Product advantages
卫生型电磁流量计


1 采用新型的卫生型衬里材料,防止了测量介质残余物在测量管中的堆积;

2、 测量管无阻碍活动部件、无压损、直管段要求较低;

3、传感器采用新一代专用衬里技术,并使用特殊的镜面抛光PFA衬里;

4、智能转换器可同时显示体积流量百分比、瞬时流量、累积流量等测量数据;

5、采用快速连接方案,电磁流量计便于拆卸、维护和清洗、智能转换器采用液晶背光LED显示器,即使在强光下或夜晚也能清晰读数。



技术参数 / Technical parameters
性能 技术参数
公称通径 DN10mm——DN200mm
精度 示值的±0.5%,可选示值的±0.3%或±0.2%
衬里材料 食品级硬橡胶,F46,PFA
电极材料 SUS316,哈氏合金B/C
电极形式 标准型
连接方式 卡箍式连接
介质温度 一体型 -10℃~+60℃
分体式


-10℃~+160℃
公称压力 0.6-1.6Mpa
环境温度 -25℃~+60℃
环境湿度 5~100%RH(相对湿度)
介质导电率 ≥20μs/cm
测量范围 1500:1  流速设定<15m/s
结构形式 一体型、分体型
防护等极 IP65、IP68可选
防爆标志 ExmdIIT 4
产品标准 JB/T9248-2015电磁流量计
产品如何选型 / How to select productss
01

测量介质、温度,是否有腐蚀性

02

流量范围和用户管道的内径

03

压力等级

04

是否现场显示

05

工作电源

06

信号输出、通讯

07

是否要防爆

08

安装方式

09

精度等级

应用领域 / Application field

电磁流量计应用于:石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。

一台满足各类行业流量测量

石油

石油

化工

化工

钢铁

钢铁

食品

食品

电力

电力

造纸

造纸

安装注意事项 / Installation precautions

1、无振动、无强电磁场的地方(如大电机、变频器附近);
2、尽量垂直安装,水平安装需要安装在低处,不能安装管道顶点,保证满管,防止气泡;
3、直管段要求,最好保证前10倍后5倍管径;
4、焊接式的安装时候要注意不要连接仪器焊接,防止伤害流量计;
5、外壳尽量接地,屏蔽线单端接地,接到点不能与强电共地;
6、如果为了维修简便,安装位置需要选好,满足维修要求。同时,可以安装旁管,故障时候流体走旁管;
7、避免阳光直射、高温的地方,做好防水、防潮处理;
8、其他应该考虑的要求,信号走线不要跟强电线路一起。
