电磁明渠流量计采用流速面积法，不需修建量水建筑物，通过测量过水断面面积与断面流速来求得流量，广泛应用于明渠引水、水利工程、城市供水、污水处理、农田灌溉等矩形、梯形明渠及涵洞的流量测量。
仪表结构与原理

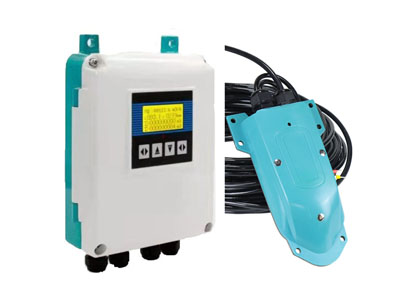

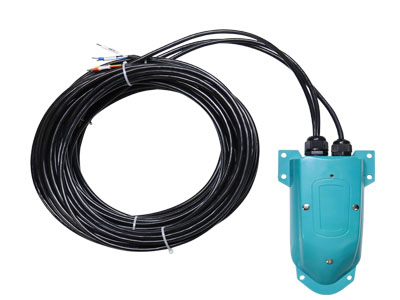

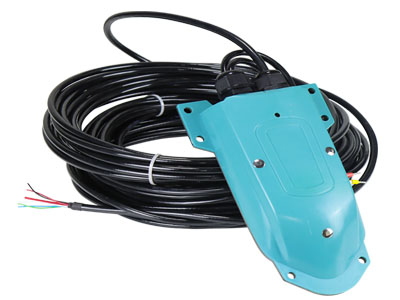

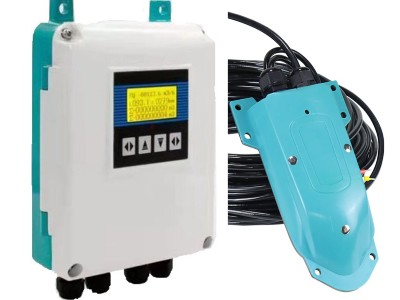

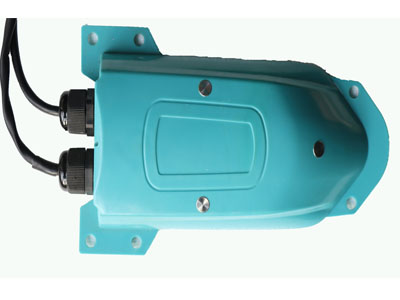

电磁明渠流量计包括流速传感器、液位计、明渠转换器以及辅助安装结构。根据现场需求，可选配太阳能供电系统或者明渠流量无线监控系统。
电磁明渠流量计通过测流速及水位，经过嵌入式处理器计算出流量。流速测量根据法拉第电磁感应定律，通过流速传感器测得明渠的实时瞬时流速。水位测量可采用超声波液位计、压力式液位计、浮球液位计等液位计测得，以超声波液位计为例，采用超声波时差法，通过超声波液位计测得明渠的实时水位高度。电磁明渠流量计转换器根据预先设定的渠道尺寸以及测得的流速、水位数据，采用流量修正算法，计算得出明渠的实时瞬时流量，并将流量信息显示在液晶屏上，同时可将流量信息通过通讯接口传送给二次仪表。
产品特点
1 、标准渠道不需要改造可直接安装，安装施工费用低
2 、与传统堰槽流量计相比，可测更宽的渠道
3 、没有水头损失，不受下游壅水影响
4 、测量精度高，不受流体密度、粘度、温度、压力和电导率变化的影响
5 、采用液晶背光式显示，可在直射阳光或者夜晚读取流量数据
6 、带多种输出接口，包括脉冲输出、频率输出、485接口等
7 、具有数据保存功能，可在长期停电的情况下保存设置参数和流量值
8 、兼容性强，可选配太阳能供电系统或者明渠流量无线监控系统
9 、可测量天然的河、溪流量
10 、可测量污水排放渠道或管道(下水道)流量
11 、盲区可调节，屏蔽探头附近干扰信号
12 、测量范围大，流量测量不受支流面回水的影响
技术参数
|
结构 |
分体式 |
|
测量范围 |
流速0.05m/s ～10m/s |
|
渠道水位范围 |
≤59m
|
|
渠道宽度 |
≤59m
|
|
流速测量精度 |
±0.5%
|
|
水位测量精度 |
±0.2%FS
|
|
电磁明渠流量计整体精度 |
±5%
|
|
环境温度 |
-20℃～ +50℃ |
|
液晶显示 |
瞬时流量、累积流量、流速、流量百分比、液位百分比、液位高度、报警信息等。 |
|
输出 |
脉冲输出、频率输出、
485 接口等 |
|
转换器供电 |
+24V DC
|
|
功耗 |
≤10W
|
|
传感器防护等级 |
IP68
|
|
明渠转换器防护等级 |
IP65
|
|
被测水道类型 |
管道，渠道，天然的溪流、河流 |
