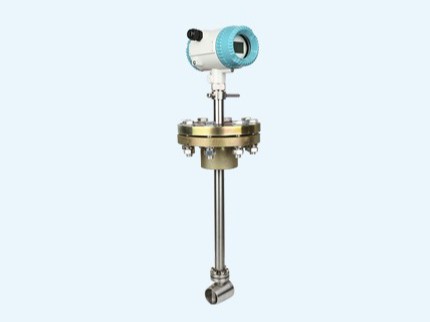

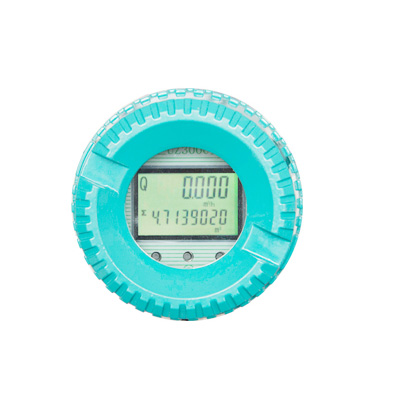

插入式涡街流量计

插入式涡街流量计的优点是抗振性能特别好,无零点漂移,可靠性高。 通过长时间对涡街流量计进行的大量波形分析和频谱分析,设计出更佳的探头形状、壁厚,高度、探头杆直径及与之相配套的压电晶体,采用先进的数控车床进行加工,确保加工的同轴度和光洁度等技术参数,配合特殊的工艺处理,从而克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。
全国热线

15890954071

产品简介 / Introduction

插入式涡街流量计是根据卡门涡街原理测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。该仪表采用的差动技术,配合隔离、屏蔽、滤波等措施,克服了同类产品抗震性差、小信号数据紊乱等问题,并采用了的传感器封装技术和防护措施,保证了产品的可靠性。

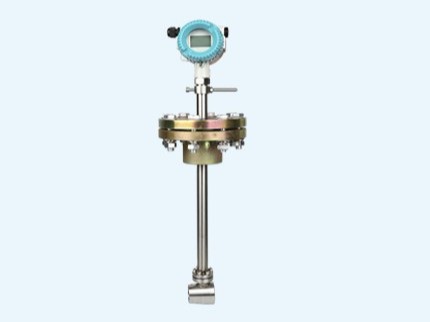

插入式涡街流量计

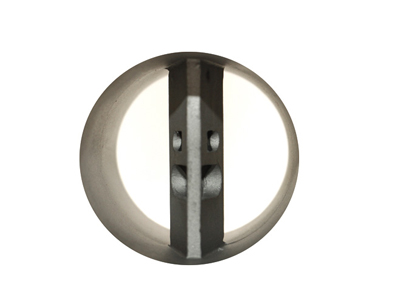

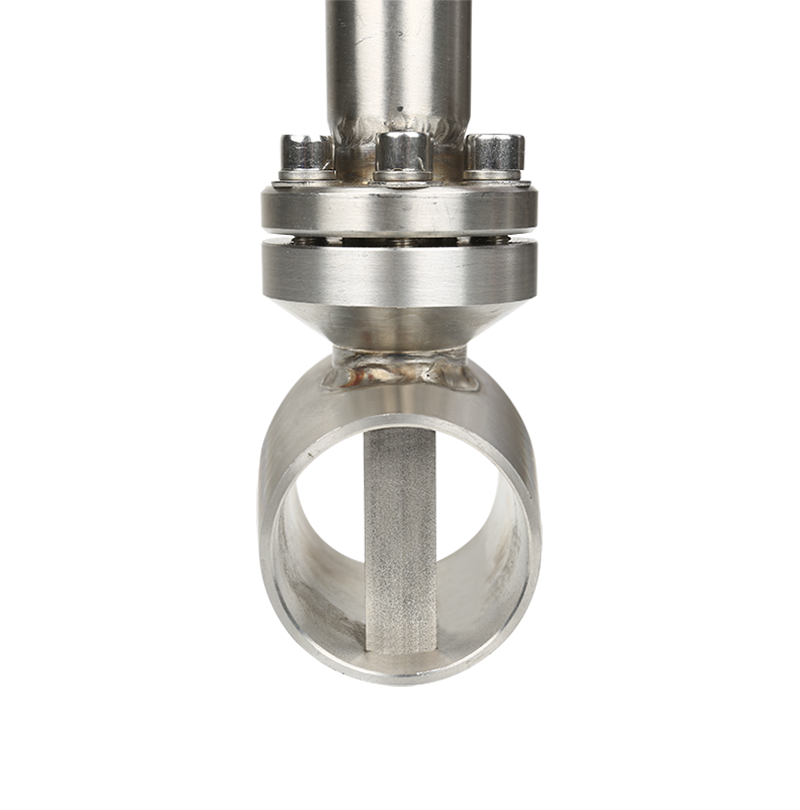

涡街流量计探头
法兰连接式涡街流量计
产品优点 / Product advantages

1、结构简单而牢固,无可动部件,可靠性高,长期运行十分可靠;

2、安装简单,维护十分方便;

3、检测传感器不直接接触被测介质,性能稳定,寿命长;

4、输出是与流量成正比的脉冲信号,无零点飘移,精度高;

5、测量范围宽,量程比可达1:10;

6、压力损失较小,运行费用低,更具节能意义;

7、在一定的雷诺数范围内,输出信号频率不受流体物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,测量流体体积流量时无需补偿,调换配件后一般无需重新标定仪表系数;

8、应用范围广,蒸汽(饱和蒸蒸汽),气体(空气、氧气、氮气、煤气、天燃气、气体、氢气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气、燃气、沼气、二氧化碳、氮气、乙炔、光气、氧气、压缩空气、氩气、甲苯、苯、二甲苯、硫化氢、二氧化硫、氨气)、蒸汽、液体和水等)、液体(水、高温水、油、食品液、化学液等)、液体,气体的流量均可测量。

技术参数 / Technical parameters
测量介质 液体、气体、饱和蒸汽、过热蒸汽
精度等级 液体±1.0%,气体(蒸汽) ±1.5%,插入式±2.5%
工作压力 1.6MPa
介质温度 普通型-40~150℃ 中温型-40~250℃ 高温型-40~350℃
输出信号 三线电压脉冲,低电平0~1V,高电平 > 4V,占空比50%; 二线制标准电流4~20mA;三线制标准电流0~10mA
工作环境 -35℃~+60℃,湿度≤95%RH
工作电源 DC12V;DC24V
壳体材料 碳钢、不锈钢
防爆类型 本安型 ExibIICT6
产品如何选型 / How to select productss

1、测量介质:涡街流量计是一种速度式流量计,它的原理,决定了它的测量介质类型,可以是液体,也可以是气体或蒸汽。目前,绝大多数工业场合,比如氮气,压缩空气,蒸汽,导热油等,多是采用的法兰连接式涡街流量计来测量;
2、 管道口径:法兰连接式涡街流量计按照安装方式的不同,可以分管道式和插入式安装。对于管道式来说,管道口径和大多数其他流量计一样,小的是DN15,大的话,则是可以到达DN300。如果需要更大的口径的话,可以选择插入式安装,常规口径范围大可以到达DN2000,DN2000以上口径则按照协议供货;
3、 测量精度:法兰连接式涡街流量计的精度也有好几个等级,而且是按照测量介质来分的。管道式的涡街流量计,如果是测液体的话,测量精度可以达到1.0级,测气体的话,精度可以达到1.5级。如果是插入式的涡街流量计,精度可以达到1.5级和2.5级;
4、 介质温度:通常来说,分为三个范围,分为常温,中温和高温。温度范围分别是-40~100℃(常温)、100~250℃(中温)、100~320℃(高温)。如果现场介质温度更高的话,比如说一些过热蒸汽,可以用孔板流量计来测量;
5、 公称压力:主要是按照安装方式来分,市场上主要需求如下几类,例如法兰卡装型(2.5MPa)、法兰连接型(1.0/1.6/2.5MPa),插入式安装型(1.6MPa/2.5MPa/4.0MPa);
6、 供电电源:按照目前市场上需求,主要有+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)3.6V锂电池、双供电;
7、 输出信号:按照目前市场上需求,主要有电压频率脉冲输出、两线制4-20mA输出和HART输出。另外,有些场合可能需要数字量输出,我们也能提供modbus的RS485通讯。

应用领域 / Application field

法兰连接式涡街流量计适用于:石油、化工、冶金、机械、食品、造纸、医药,以及城市管道供热、供水、煤气等行业的各种低粘稠度液体、气体、蒸汽等单相流体的工艺计量和节能管理。

一台满足各类行业流量测量

石油

石油

化工

化工

钢铁

钢铁

食品

食品

电力

电力

造纸

造纸

安装注意事项 / Installation precautions

1、专用法兰与直管段焊接时不能带着传感器焊接;
2、安装时应使传感器的流向标志与管道内流体流向一致;
3、传感器安装前,法兰凹槽内必须放好密封圈。压力和温度测量点的位置,取压点在传感器下游3~5DN处,测温点在下游5~8DN处;
4、测量高温介质时,切勿用隔热材料把传感器连接杆周围包起来;
5、连接传感器的屏蔽电缆走向,应尽可能远离强电磁场的干扰场合。绝对不允许与高压电缆一起敷设,屏蔽电缆要尽量缩短,并且不得盘卷,以减少分布电感,最大长度不应超过200米;
6、安装传感器前,管道必须进行清洗。冲掉管内的杂质,避免通流后堵塞传感器。测量液体的管道必须充满被测液体,防止气泡的干扰。

我们能提供的服务 / The services we can provide
  • 根据需求
    推荐选型及报价
  • 产品个性化
    定制
  • 7*24小时
    全国服务热线
  • 上门指导
    安装
生产过程 / The services we can provide
青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

  • 青天仪表检定装置 3毫米-3米 MT质量法水流量标定装置
  • 青天仪表检定装置 DN800mm-DN2200mm容积法实流检定装置
  • 青天仪表检定装置 DN3-DN15mm质量法标定装置
  • 青天仪表检定装置 DN65mm-DN300mm 多台串联质量法实流标定装置
  • 热品推荐 / Hot product

    法兰连接式涡街流量计

    法兰连接式涡街流量计

    涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。
    法兰夹装涡街流量计

    法兰夹装涡街流量计

    LUGB法兰夹装式涡街流量计是一种常用的结构形式,其表体自身不带连接法兰,在与管道连接时,将流量计夹装于两片专用法兰之间,再用螺栓紧固即可。其特点是体积小,结构简单紧凑。同时提供专用法兰和紧固螺栓,故安装费用低,安装也非常方便。
    插入式涡街流量计

    插入式涡街流量计

    插入式涡街流量计的优点是抗振性能特别好,无零点漂移,可靠性高。通过长时间对涡街流量计进行的大量波形分析和频谱分析,设计出更佳的探头形状、壁厚,高度、探头杆直径及与之相配套的压电晶体,采用先进的数控车床进行加工,确保加工的同轴度和光洁度等技术参数,配合特殊的工艺处理,从而克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。
    卡箍连接式涡街流量计

    卡箍连接式涡街流量计

    卡箍连接式涡街流量计克服了一般流量计接头需要在连接盘上匀布螺栓孔,使用螺栓、螺母将连接盘固定在管道上,造成使用成本高、操作麻烦、效率低的弊端,而改采用横切面为直角梯形的连接盘,内侧为直角梯形斜边,使用时,利用卡箍将连接盘紧固在管道上,使用成本低,省时省力。卡箍式流量计主要应用于油田等高复杂度的工作场合。
