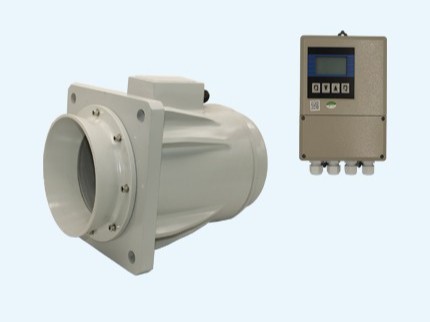

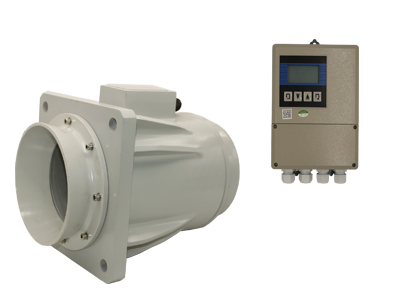

潜水型电磁流量计

QTLD/Q型潜水电磁流量传感器和L-mag型电磁流量转换器配套组成,用于连续测量明渠、暗渠或管道中各种导电液体或液固两相介质的体积流量。 全塑结构密封可靠,无活动部件,无阻力件,耐腐蚀,结构简单,工作可靠。
全国热线

15890954071

产品简介 / Introduction
非满管流量计




潜水电磁流量传感器和L-mag型电磁流量转换器配套组成,用于连续测量明渠、暗渠或管道中各种导电液体或液固两相介质的体积流量。测量精度不受被测介质温度、压力、粘度、密度 (包括液固比)等物理参数变化的影响,只要被测介质电导率大于20μS/cm,仪表测量不受电导率变化的影响。
适用于明渠、暗渠、河道测量。适用于圆形、矩形、梯形和其它形状的渠道。测量不受河水上涨,潮汐,下游水位等变化的影响 。对上下游直渠段要求低,安装要求低,能在原有渠道上稍加改造即可。施工周期短,安装施工费用低。



工作原理 / Working principle

根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:
E=KBVD

式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

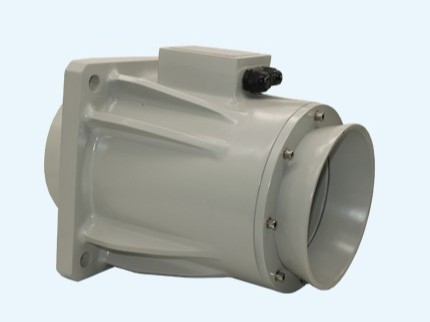

潜水电磁流量计

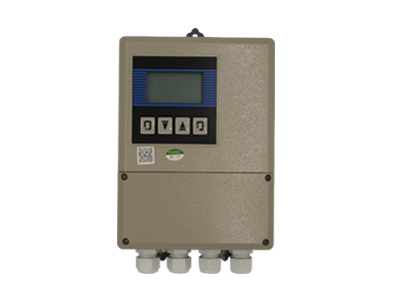

潜水电磁流量计转换器

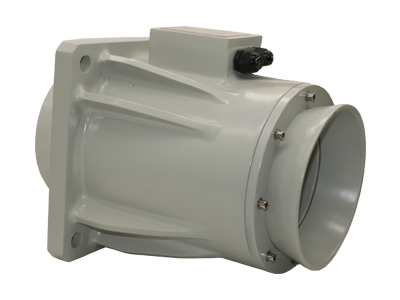

潜水电磁流量计
产品优点 / Product advantages
潜水电磁流量计


1、潜水型电磁流量计结构简单,无可动部件,具有很强的抗污、抗堵或抗腐蚀能力,因此可在含有悬浮物或粘结物的流体中使用;
2、潜水型电磁流量计测量覆盖范围广,正常适用范围20∶1,一般30∶1或更大;
3、流量计为双向测量系统,内装三个积算器:正向总量、反向总量及差值总量;
可显示.庄、反流量,并具有多种输出:电流、脉冲、数字通讯、HART。
4、转换器采用表面安装技术(SMT),具有自检和自诊断功能。
5、测量不受流体密度、粘度、温度、压力和电导率变化的影响。




技术参数 / Technical parameters
性能 技术参数
公称通径 50,100,200,400,600,800(mm)
精度 ±1.5%,±2.5%(与仿真传感器合用时)
衬里材料 氯丁橡胶
电极材料 含钼不锈钢、钛、哈氏合金C、特殊
电极形式 标准型
连接方式 法兰连接
被测介质温度
0~+40℃





公称压力 0.6、1.0、1.6
供电电源 AC220V、DC24V、12V
环境湿度 5~100%RH(相对湿度)
介质导电率 ≥20μs/cm
测量范围 1500:1  流速设定<15m/s
结构形式 分体型,沉浸
防护等极 IP68可选
防爆标志 ExmdIIT 4
产品标准 JB/T9248-2015电磁流量计
产品如何选型 / How to select productss
01

测量介质、温度,是否有腐蚀性

02

流量范围和用户管道的内径

03

压力等级

04

是否现场显示

05

工作电源

06

信号输出、通讯

07

是否要防爆

08

安装方式

09

精度等级

应用领域 / Application field

电磁流量计应用于:石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。

一台满足各类行业流量测量

石油

石油

化工

化工

钢铁

钢铁

食品

食品

电力

电力

造纸

造纸

安装注意事项 / Installation precautions

1、无振动、无强电磁场的地方(如大电机、变频器附近);
2、尽量垂直安装,水平安装需要安装在低处,不能安装管道顶点,保证满管,防止气泡;
3、直管段要求,最好保证前10倍后5倍管径;
4、焊接式的安装时候要注意不要连接仪器焊接,防止伤害流量计;
5、外壳尽量接地,屏蔽线单端接地,接到点不能与强电共地;
6、如果为了维修简便,安装位置需要选好,满足维修要求。同时,可以安装旁管,故障时候流体走旁管;
7、避免阳光直射、高温的地方,做好防水、防潮处理;
8、其他应该考虑的要求,信号走线不要跟强电线路一起。

我们能提供的服务 / The services we can provide
  • 根据需求
    推荐选型及报价
  • 产品个性化
    定制
  • 7*24小时
    全国服务热线
  • 上门指导
    安装
生产过程 / The services we can provide
青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

  • 青天仪表检定装置 3毫米-3米 MT质量法水流量标定装置
  • 青天仪表检定装置 DN800mm-DN2200mm容积法实流检定装置
  • 青天仪表检定装置 DN3-DN15mm质量法标定装置
  • 青天仪表检定装置 DN65mm-DN300mm 多台串联质量法实流标定装置
