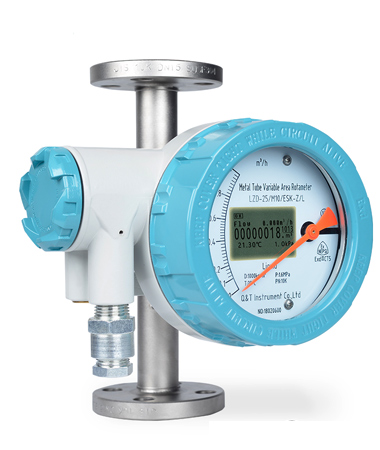

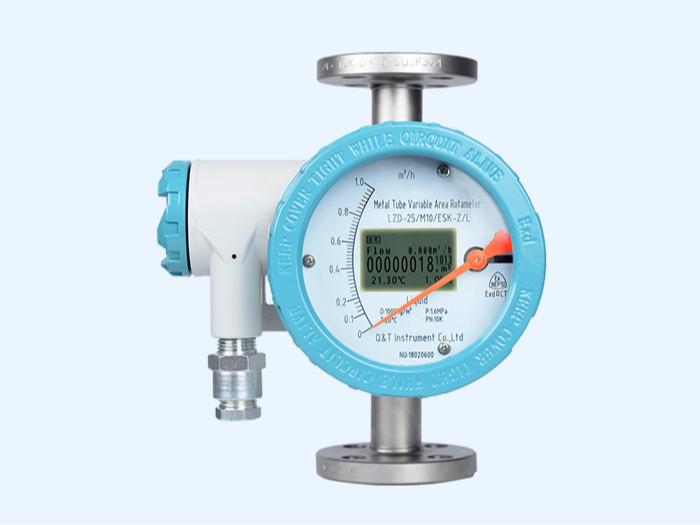

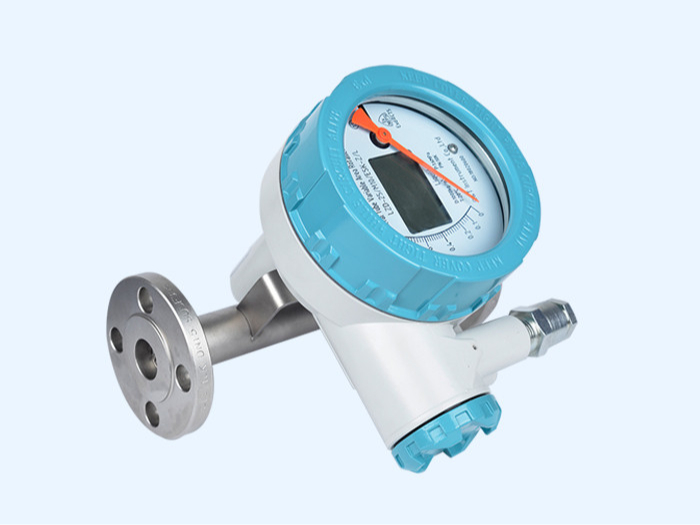

液晶显示金属管浮子流量计

金属管浮子流表采用可变面积式测量原理生产研究。

类型:指示型、电远传型、耐腐型、高压型、夹套型、防爆型。

适用:测量液体,气体。

全国热线

15890954071

产品简介 / Introduction
液晶显示金属管浮子流量计

全金属结构,有指示型、电远传型、耐腐型、高压型、夹套型、防爆型。

具有 0-10mA,4-20mA的标准模拟量信号输出和现场指示。

累积,数字通讯,现场修改测量参数,不同的供电方式功能,带有磁性过滤器和特殊规格品种

产品优点 / Product advantages
液晶显示金属管浮子流量计

1. 适用于小口径和低流速介质流量测量;

2. 工作可靠,维护量小,寿命长;

3. 对于直管段 要求不高;

4. 较宽的流量比10:1;

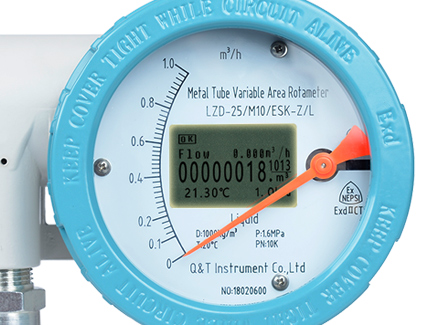

5. 双行大液晶显示,可选现场瞬时/累计流量显示,可带背光单轴灵敏指示;

6. 非接触磁耦合传动。

7. 全金属结构,金属管转子流量计适于高温、高压和强腐蚀性介质;

8. 可用于易燃、易爆危险场合;

9. 可选二线制、电池、交流供电方式;

10. 多参数标定功能;带有数据恢复,数据备份及掉电保护功能.

技术参数 / Technical parameters
性能 技术参数
测量范翻 水(2.5~150000)L/h;空气( 0.07~2000)m3/h(在0.101325 Mpa、20℃)。
准确度等级 1.5、2.5级(PTFE)。
量程比 10:1或者特殊5:1
公称压力 DN15~50≤4.0MPa;DN65~150  ≤1.6MPa。
介质温度 -80℃~200℃(内衬F46流量计0℃~80℃)
液体介质粘度 DN15<5mPa•s;DN25~150≤250mPa•s
输出 4-20mA二线制
纯阻性负载 <680Ω
线性度 <0.5%
温度影响 <5MA/K
环境温度 -25℃~55℃
总高度 DN15~DN150(一般均为250mm)
产品如何选型 / How to select productss

确定浮子及确定口径的计算方法:
1、 流量表中空气的流量是指在20℃,0.1013Mpa,水的流量是指20℃的状态下的正常流量,其允许范围是正常流量的±10%,通过计算,在这个流量范围内都可以确定浮子及口径。
2、 若计算结果不在此范围,可以通过计算确定。
3、 口径、浮子的确定原则上须通过计算。

应用领域 / Application field

液晶显示金属管浮子流量计广泛应用于,石油、化工、发电、制药、食品、水处理等。复杂,恶劣环境条件,及各种介质条件的流量测量过程中。

一台满足各类行业流量测量

石油

石油

化工

化工

钢铁

钢铁

食品

食品

电力

电力

水处理

水处理

安装注意事项 / Installation precautions

为了能让金属管浮子流量计正常工作且能达到一定的测量精度,在安装流量计时要注意以下几点:

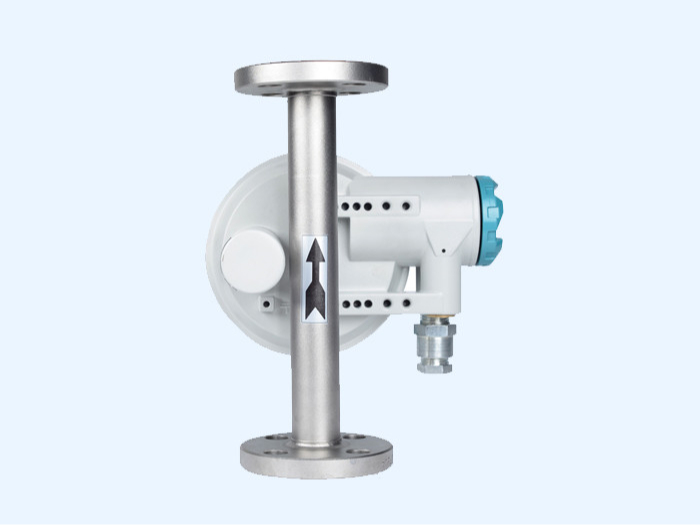

1、金属管浮子流量计必须垂直安装在无振动的管道上。流体自下而上流过流量计,且垂直度优于2°,水平安装时水平夹角优于2°;
2、为了方便检修和更换流量计、清洗测量管道,安装在工艺管线上的金属管浮子流量计应加装旁路管道和旁路阀;
3、金属管浮子流量计入口处应有5倍管径以上长度的直管段,出口应有250mm直管段;
4、如果介质中含有铁磁性物质,应安装磁过滤器;如果介质中含有固体杂质,应考虑在阀门和直管段之间加装过滤器;
5、当用于气体测量时,应保证管道压力不小于5倍流量计的压力损失,以使浮子稳定工作;
6、为了避免由于管道引起的流量计变形,工艺管线的法兰必须与流量计的法兰同轴并且相互平行,管道支撑以避免管道振动和减小流量计的轴向负荷,测量系统中控制阀应安装在流量计的下游:
7、测量气体时,如果气体在流量计的出口直接排放大气,则应在仪表的出口安装阀门,否则将会在浮子处产生气压降而引起数据失真。
8、安装PTFE衬里的仪表时,法兰螺母不要随意不对称拧得过紧,以免引起PTEF衬里变形;
9、带有液晶显示的仪表,要尽量避免阳光直射显示器,以免降低液晶使用寿命;带有锂电池供电的仪表,要尽量避免阳光直射、高温环境(≥65℃)以免降低锂电池的容量和寿命。
10、用于小口径和低流速介质流量测量;工作可靠,维护量小,寿命长;对于直管段 要求不高;较宽的流量比10:1;双行大液晶显示,可选现场瞬时/累计流量显示,可带背光单轴灵敏指示;非接触磁耦合传动。
