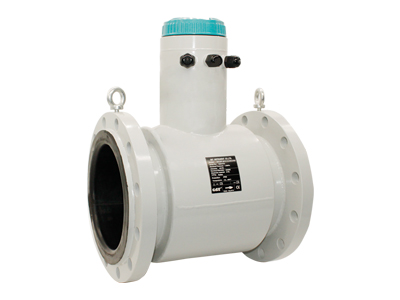

非满管电磁流量计

QTLD/F型流量计是一种利用流速-面积法,连续测量开放式管线(如半管流污水管道和没有溢流堰的大流量管道)中流体流量的一种流量自动测量流量计。它能测量并显示出瞬时流量、流速、累积流量等数据。特别适用于市政雨水、废水、污水的排放和灌溉用水管道等计量场所的需要。
全国热线

15890954071

产品简介 / Introduction
非满管流量计




QTLD/F型非满管流量计是由一个流速传感器、一个水位传感器和一个流量显示仪组成,连续测量管道中流体的流速和液位,用户只要输入圆形管道的内径或方形管道的宽度,非满管流量计就会自动计算出管道内的流量,并自动显示出管道内的瞬时流量、流速、累积流量等测量参数。



工作原理 / Working principle

根据法拉第电磁感应原理,在与测量管轴线和磁力线相垂直的管壁上安装了一对检测电极,当导电液体沿测量管轴线运动时,导电液体切割磁力线产生感应电势,此感应电势由两个检测电极检出,数值大小与流量成正比例,其值为:
E=KBVD

式中:
E-感应电势;
K-与磁场分布及轴向长度有关的系数;
B-磁感应强度;
V-导电液体平均流速;
D-电极间距;(测量管内直径)

传感器将感应电势E作为流量信号,传送到转换器,经放大,变换滤波用一系列的数字处理后,用带背光的点阵式液晶显示瞬时流量和累积流量。转换器有4~20mA输出,报警输出及频率输出,并设有RS-485等通讯接口,并支持HART和MODBUS协议。

非满管流量计

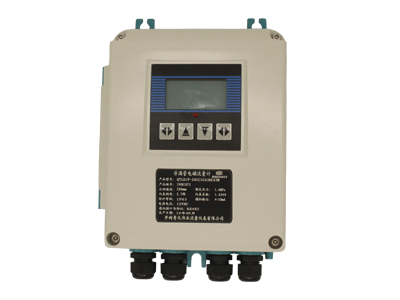

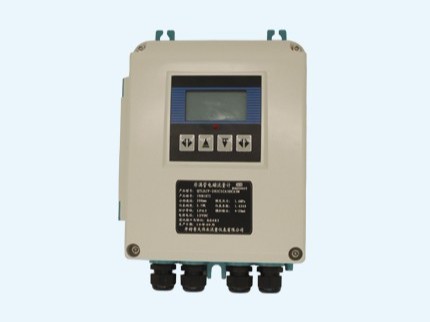

非满管流量计转换器

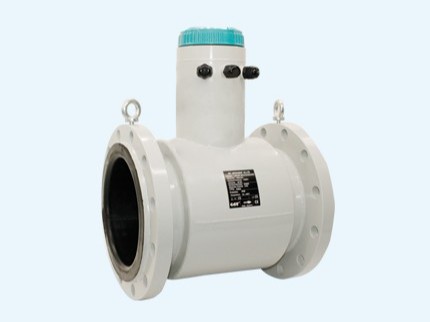

非满管流量计
产品优点 / Product advantages
非满管流量计


可用于开放式非满管管道流量的测量;

可应用于市政雨水、废水、污水排放和灌溉用水管道等场所的连续计量;

可实现正向和反向双向流量测量;

传感器可在恶劣的现场和污水水质下长期工作;

流量测量精度高,而且不受下游、支流拥堵、阻塞等因素的影响;

测量管道的直管段要求为管道直径的10倍长度;

背光源液晶显示器,不管是强光下还是夜晚都能够清晰读取测量数据;

非满管流量计显示及输出功能齐全,可显示瞬时流量、流速、累积流量等数据,并具有计算机通讯接口232485(选配件);





技术参数 / Technical parameters
性能 技术参数
公称通径 圆形管道DN200-DN1000
整机测量精度 2.5级
衬里材料 氯丁橡胶
电极材料 316L,哈氏合金B,哈氏合金C,钛,钽,不锈钢涂覆碳化钨
电极形式 标准型
连接方式 法兰连接
工作条件
环境温度:-10~+60℃(管道内液体不会结冰)

相对湿度:5%~90%



公称压力 0.6、1.0、1.6
供电电源 AC220V、DC24V、12V
环境湿度 5~100%RH(相对湿度)
介质导电率 ≥20μs/cm
测量范围 1500:1  流速设定<15m/s
结构形式 分体型,沉浸
防护等极 IP68可选
防爆标志 ExmdIIT 4
产品标准 JB/T9248-2015电磁流量计
产品如何选型 / How to select productss
01

测量介质、温度,是否有腐蚀性

02

流量范围和用户管道的内径

03

压力等级

04

是否现场显示

05

工作电源

06

信号输出、通讯

07

是否要防爆

08

安装方式

09

精度等级

应用领域 / Application field

电磁流量计应用于:石油、化工、钢铁、食品、电力、造纸、冶金、给排水、石化、医疗等行业。

一台满足各类行业流量测量

石油

石油

化工

化工

钢铁

钢铁

食品

食品

电力

电力

造纸

造纸

安装注意事项 / Installation precautions

1、无振动、无强电磁场的地方(如大电机、变频器附近);
2、尽量垂直安装,水平安装需要安装在低处,不能安装管道顶点,保证满管,防止气泡;
3、直管段要求,最好保证前10倍后5倍管径;
4、焊接式的安装时候要注意不要连接仪器焊接,防止伤害流量计;
5、外壳尽量接地,屏蔽线单端接地,接到点不能与强电共地;
6、如果为了维修简便,安装位置需要选好,满足维修要求。同时,可以安装旁管,故障时候流体走旁管;
7、避免阳光直射、高温的地方,做好防水、防潮处理;
8、其他应该考虑的要求,信号走线不要跟强电线路一起。
