LUGB法兰夹装式涡街流量计是一种最常用的结构形式,其表体自身不带连接法兰,在与管道连接时,将流量计夹装于两片专用法兰之间,再用螺栓紧固即可。其特点是体积小,结构简单紧凑。同时提供专用法兰和紧固螺栓,故安装费用低,安装也非常方便。
全国热线

13303785130

产品简介 / Introduction

LUGB法兰夹装式涡街流量计是一种最常用的结构形式,其表体自身不带连接法兰,在与管道连接时,将流量计夹装于两片专用法兰之间,再用螺栓紧固即可。其特点是体积小,结构简单紧凑。同时提供专用法兰和紧固螺栓,故安装费用低,安装也非常方便。

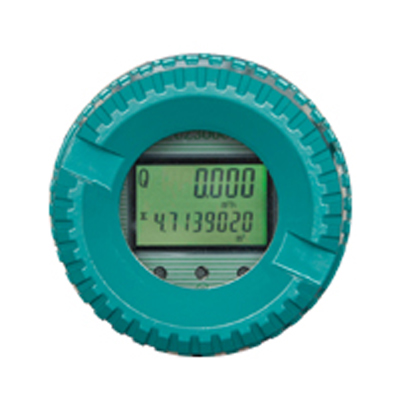

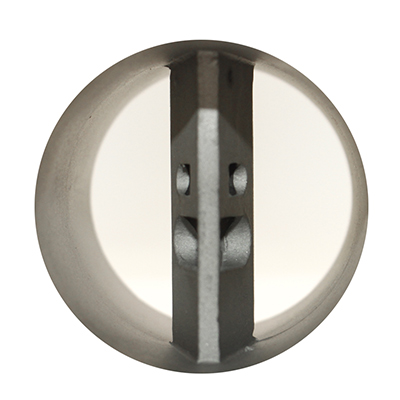

法兰夹装涡街流量计
法兰夹装涡街流量计
法兰夹装涡街流量计
产品优点 / Product advantages
法兰夹装涡街流量计

安装简便,维护十分方便;
结构简单牢固,无可动部件,长期运行十分可靠;
量程范围宽,量程比可达1:15;
压力损失小,运行费用低,更具节能意义;
应用范围广,液体、气体、蒸汽均可测量;
检定周期长,一般为两年;
在一定雷诺数范围内,输出信号不受被测介质物理性质和组分变化的影响,仪表系数仅与旋涡发生体的形状和尺寸有关,调换配件后一般无须重新标定仪表系数;
可现场显示,也可远距离传输,还可与计算机控制系统联网;
检测探头不直接接触被测介质,性能更稳定。

技术参数 / Technical parameters
性能 技术参数
测量介质 蒸汽、压缩空气、液体(单相介质)
介质温度 -40℃~+350℃
介质压力 1.6、2.5、4.0Mpa
量程比 1:8~1-30(参比标况下空气)1:8~1:40(参比常温水)
测量范围 液体0.4~0.7m/s 气体4.0~60m/s 蒸汽5.0~70m/s
规格 DN25~DN300mm
材质 304、316L多种材质
雷诺数 正常2*104Cd~7*106
阻力系数 Cd≤2.6
振动加速度 LUGB型≤0.2g
防护等级 IP65
防爆等级 (ia)   II CT6
精确度 1.0级、1.5级
环境条件 环境温度 -40℃~+55℃(非防爆场所)-20℃~+55℃(防爆场所)
相对湿度 ≤85%
大气压力 86~106Kpa
供电电源 非防爆型 脉冲型 +12VDC 20mA
电流型 +24VDC 20mA
输出信号 频率脉冲信号2~3000Hz 低电平≤1V 高电平≥6V
二线制4-20mA信号(隔离输出) 负载≤500Ω
产品如何选型 / How to select productss

涡街流量计的选型,主要确认下面几点参数要求:

01.测量介质

涡轮流量计是一种速度式流量计,它利用的卡门涡街的原理,当介质通过漩涡发生体的时候,会在后面形成一个个小漩涡,通过漩涡的个数,就可以换算成介质的流速,继而换算成介质的流量。它的原理,决定了它的测量介质类型,可以是液体,也可以是气体或蒸汽。目前,绝大多数工业场合,比如氮气,压缩空气,蒸汽,导热油等,多是采用的涡街流量计来测量。

02.管道口径

涡街流量计按照安装方式的不同,可以分管道式和插入式安装。对于管道式来说,管道口径和大多数其他流量计一样,小的是DN15,大的话,则是可以到达DN300。如果需要更大的口径的话,可以选择插入式安装,常规口径范围大可以到达DN2000,DN2000以上口径则按照协议供货。

03.测量精度

涡街流量计的精度也有好几个等级,而且是按照测量介质来分的。管道式的涡街流量计,如果是测液体的话,测量精度可以达到1.0级,测气体的话,精度可以达到1.5级。如果是插入式的涡街流量计,精度可以达到1.5级和2.5级。

04.介质温度

通常来说,分为三个范围,分为常温,中温和高温。温度范围分别是-40~100℃(常温)、100~250℃(中温)、100~320℃(高温)。如果现场介质温度更高的话,比如说一些过热蒸汽,可以用孔板流量计来测量。

05.公称压力

主要是按照安装方式来分,市场上主要需求如下几类,例如法兰卡装型(2.5MPa)、法兰连接型(1.0/1.6/2.5MPa),插入式安装型(1.6MPa/2.5MPa/4.0MPa)。

06.供电电源

按照目前市场上需求,主要有+12VDC(三线制脉冲输出)、+24VDC(三线制脉冲输出型及二线制电流输出型)3.6V锂电池、双供电。

07.输出信号

按照目前市场上需求,主要有电压频率脉冲输出、两线制4-20mA输出和HART输出。另外,有些场合可能需要数字量输出,我们也能提供modbus的RS485通讯。

应用领域 / Application field

法兰夹装涡街流量计应用于石油、化工、冶金、机械、食品、造纸,以及城市管道供热、供水、煤气等行业的各种低黏度液体、气体、蒸汽等单相流体的工艺计量和节能管理。

一台满足各类行业流量测量

石油

石油

化工

化工

冶金

冶金

煤气

煤气

供水

供水

造纸

造纸

安装注意事项 / Installation precautions

街流量仪表属于精密仪表,仪表应选择安装在干燥、通风、灰尘少的地方;
1、使用测量蒸汽的涡街流量计,表体、管道一定要加保温,法兰要夹紧,不得有漏气的地方,否则仪表很容易损坏;
2、仪表安装最好选择在室内,远离震动及有较强电磁干扰的地方。如在室外,可将表头加以保护;
3、仪表前最少要有10-15倍的直管段,后要有5倍以上的直管段。选择安装地方要便于安装、接线、调试;
4、最好有一段直管段,在安装前先将两片法兰焊接好,再将仪表装好夹紧,将管道切掉等长直管,然后将之前焊接好的整体表加以安装。切忌不要将表夹在法兰上焊接。

我们能提供的服务 / The services we can provide
  • 根据需求
    推荐选型及报价
  • 产品个性化
    定制
  • 7*24小时
    全国服务热线
  • 上门指导
    安装
生产过程 / The services we can provide
青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

  • 青天仪表检定装置 3毫米-3米 MT质量法水流量标定装置
  • 青天仪表检定装置 DN800mm-DN2200mm容积法实流检定装置
  • 青天仪表检定装置 DN3-DN15mm质量法标定装置
  • 青天仪表检定装置 DN65mm-DN300mm 多台串联质量法实流标定装置
  • 公司荣誉证书 / Company certificate of honor

    青天仪表自成立以来,取得数十项知识产权、荣获河南省著名商标;国家高新技术企业认定;河南省科技型中小企业证书;
    河南省“科技小巨人(培育)企业”;CEIS09001、防爆等认证。

  • 涡街制造量计许可证 涡街流量计制造计量器具许可证
  • 质量管理体系认证证书 质量管理体系认证证书
  • (智能)涡街流量计 (智能)涡街流量计防爆证
  • CE-涡街流量计1 环境管理体系认证证书
  • CE-涡街流量计2 CE-涡街流量计2
  • 涡街流量计SIL认证 涡街流量计SIL认证
  • 涡街流量计SIL认证 涡街流量计SIL认证
  • ATEX防爆-涡街流量计1-1 ATEX防爆-涡街流量计1-1
  • ATEX防爆-涡街流量计1-2 ATEX防爆-涡街流量计1-2
  • ATEX防爆-涡街流量计1-3 ATEX防爆涡街流量计
  • 热品推荐 / Hot product

    法兰连接式涡街流量计

    法兰连接式涡街流量计

    涡街流量计是根据卡门涡街原理研究生产的测量气体、蒸汽或液体的体积流量、标况的体积流量或质量流量的体积流量计。主要用于工业管道介质流体的流量测量,如气体、液体、蒸汽等多种介质。
    法兰夹装涡街流量计

    法兰夹装涡街流量计

    LUGB法兰夹装式涡街流量计是一种最常用的结构形式,其表体自身不带连接法兰,在与管道连接时,将流量计夹装于两片专用法兰之间,再用螺栓紧固即可。其特点是体积小,结构简单紧凑。同时提供专用法兰和紧固螺栓,故安装费用低,安装也非常方便。
    插入式涡街流量计

    插入式涡街流量计

    插入式涡街流量计的优点是抗振性能特别好,无零点漂移,可靠性高。通过长时间对涡街流量计进行的大量波形分析和频谱分析,设计出更佳的探头形状、壁厚,高度、探头杆直径及与之相配套的压电晶体,采用先进的数控车床进行加工,确保加工的同轴度和光洁度等技术参数,配合特殊的工艺处理,从而克服涡街流量计存在的固有自振荡频率对信号的影响这个通病。

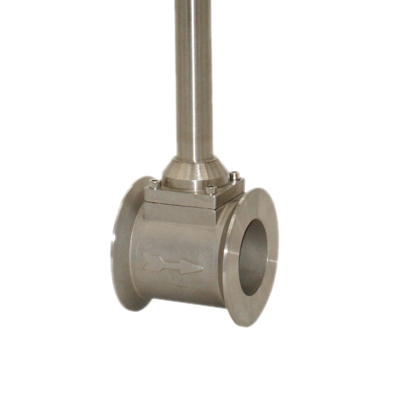

    卡箍连接式涡街流量计

    卡箍连接式涡街流量计

    卡箍连接式涡街流量计克服了一般流量计接头需要在连接盘上匀布螺栓孔,使用螺栓、螺母将连接盘固定在管道上,造成使用成本高、操作麻烦、效率低的弊端,而改采用横切面为直角梯形的连接盘,内侧为直角梯形斜边,使用时,利用卡箍将连接盘紧固在管道上,使用成本低,省时省力。卡箍式流量计主要应用于油田等高复杂度的工作场合。
