青天仪表,造匠心品质
  • 壁挂式超声波流量计
  • 手持式超超声波流量计

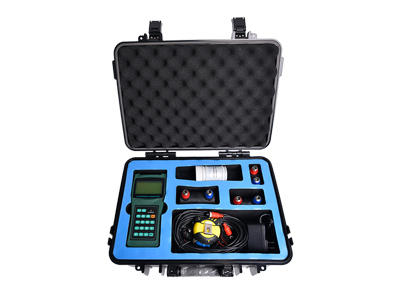

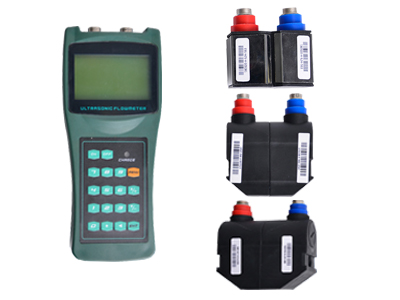

手持式超声波流量计

手持式超声波流量计小巧、轻便,可随时随地进行流量测量,可充电电池及通用型电源的设计使您摆脱了电源限制。它采用了时差式原理和先进的数字相关技术以及智能自适应声波技术,使它的测量稳定性更加突出。同时它采用了声聚焦专有技术,使它在连续测量时的信号接收与品质上得到显著增强。
全国热线

13303785130

产品简介 / Introduction
手持式超声波流量计


手持式超声流量计的结构组成

1)声波探头的设置方式。外置式或内置接触 )声波探头的设置方式。 式,气体超声流量计一般采用将接收和发射换能 器插入管内至内壁边缘。 器插入管内至内壁边缘。

2)声波的接收方式。 )声波的接收方式。 直射式: ① 直射式:直接接收发射探头的声波 反射式:接收经管壁反射以后的声波。 ② 反射式:接收经管壁反射以后的声波。即接 收换能器不是直接接收发射换能器发出的声波, 收换能器不是直接接收发射换能器发出的声波, 而是接收经管壁一次反射或再次反射回的声波。


产品优点 / Product advantages


测量管径范围:DN25DN1200

模块化一体式设计,独立菜单操作

磁吸式外夹安装,简单方便

小巧、轻便、易于使用

LCD背光,4行中英文对照显示

正负流量测量,累积流量

SD卡功能,880万组数据存储(记录长达512天历史数据)

变送器防护等级达到IP65,传感器防护等级达到IP68

锂离子电磁及通用型电源设计,支持产品全天候使用

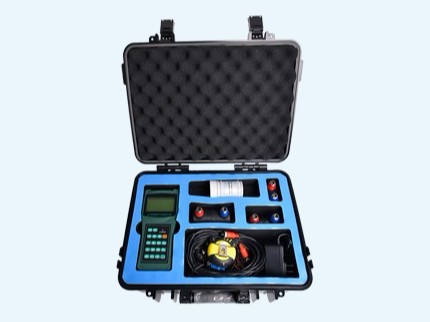

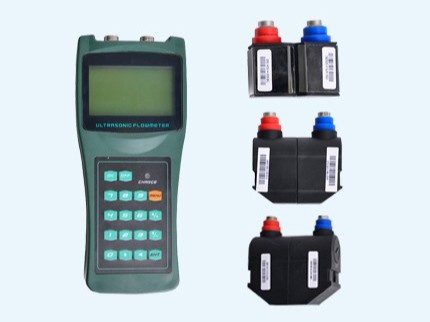

手持式超声波流量计
手持式超声波流量计
手持式超声波流量计

技术参数 / Technical parameters

技术参数

标准HS型

标准HM型

标准S2型

标准M2型

标准L2型

适用管径(mm)

15~100

50~700

15~100

50~700

300~6000

材质

铝合金                                  塑料合金

工作频率

1MHz

常用安装方法

V(N、W)法

V、Z法

V(N、W)法

V、Z法

Z法

标定

整机配对标定

磁性

适用温度

0°C~160°C

防护等级

IP65

外形尺寸

200*25*25

280*40*40

45*30*30

71*37*40

91*52*44

质量(克)

250

1080

75

259

535

介质种类

水、海水、污水、酒精、各种油类等能传导超声波的单一、均匀、稳定的液体。

介质浊度

≤20000ppm且气泡含量小

适用管材

碳钢、不锈钢、铸铁、铜、PVC、铝、玻璃钢等均匀质密的管道,允许有衬里

管道衬材

环氧沥青、橡胶、灰浆、聚丙烯、聚苯乙烯、胶木、聚四氟乙烯等

信号电缆

标准配置:5米*2,可选配10米*2或15米*2

产品如何选型 / How to select productss

01

管道壁厚、外径,介质

02

管内流量是否含有杂质

03

测量介质的温度

04

测量介质为气体时

05

气体压力

06

合理配置选型

应用领域 / Application field

应用于:医疗/卫生,环保/水工业,食品/饮料,化学品检测,石油/化工。

一台满足各类行业流量测量

石油

石油

化工

化工

水工业

水工业

食品

食品

医疗

医疗

化学品检测

化学品检测

安装注意事项 / Installation precautions

1、观察安装现场管道是否满足直管段前10D后5D以及离泵30D的距离。(D为管道内直径)
2、确认管道内流体介质以及是否满管。
3、确认管道材质以及壁厚(充分考虑到管道内壁结垢厚度)
4、确认管道使用年限,在使用10左右的管道,即使是碳钢材质,建议也采用插入式安装。
5、前四步骤完成后可确认使用何种传感器安装
6、开始向表体输入参数以确定安装距离。
7、非常重要:精确测量出安装距离。

我们能提供的服务 / The services we can provide
  • 根据需求
    推荐选型及报价
  • 产品个性化
    定制
  • 7*24小时
    全国服务热线
  • 上门指导
    安装
生产过程 / The services we can provide
青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

  • 青天仪表检定装置 3毫米-3米 MT质量法水流量标定装置
  • 青天仪表检定装置 DN800mm-DN2200mm容积法实流检定装置
  • 青天仪表检定装置 DN3-DN15mm质量法标定装置
  • 青天仪表检定装置 DN65mm-DN300mm 多台串联质量法实流标定装置
