  • 气体涡轮流量计

气体涡轮流量计

气体涡轮流量计主要用于工业管道中空气,氮气,氧气,氢气,沼气,天然气,蒸汽等介质流体的流量测量,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高 ,维护量小,可靠性高,可在-10℃~+100℃的工作温度范围内工作。
全国热线

15890954071

产品简介 / Introduction

气体涡轮流量计主要用于工业管道中空气,氮气,氧气,氢气,沼气,天然气,蒸汽等介质流体的流量测量,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件,因此可靠性高,维护量小,可靠性高,可在-10℃~+100℃的工作温度范围内工作。

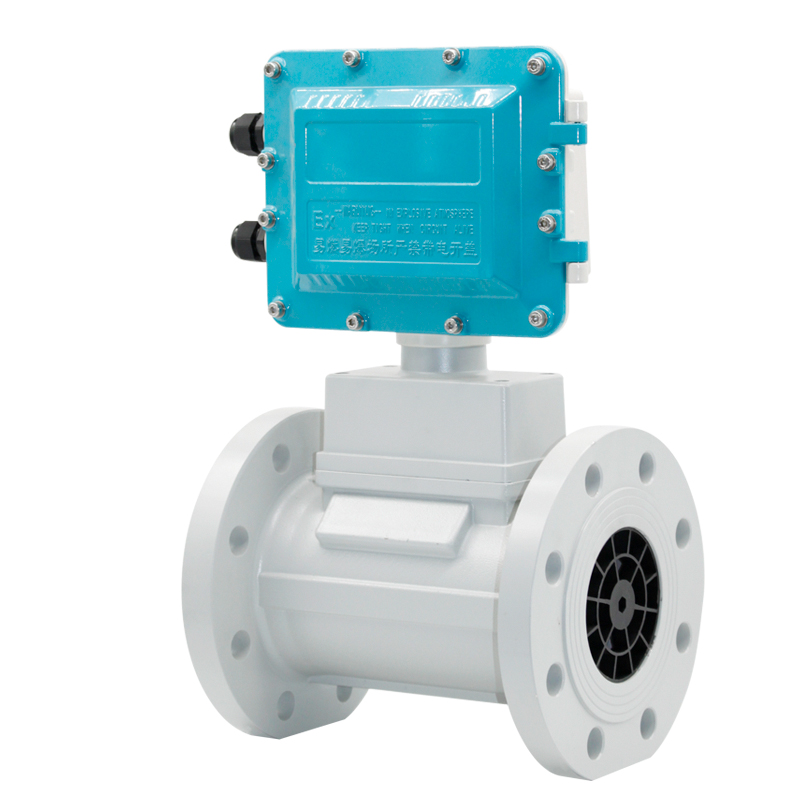

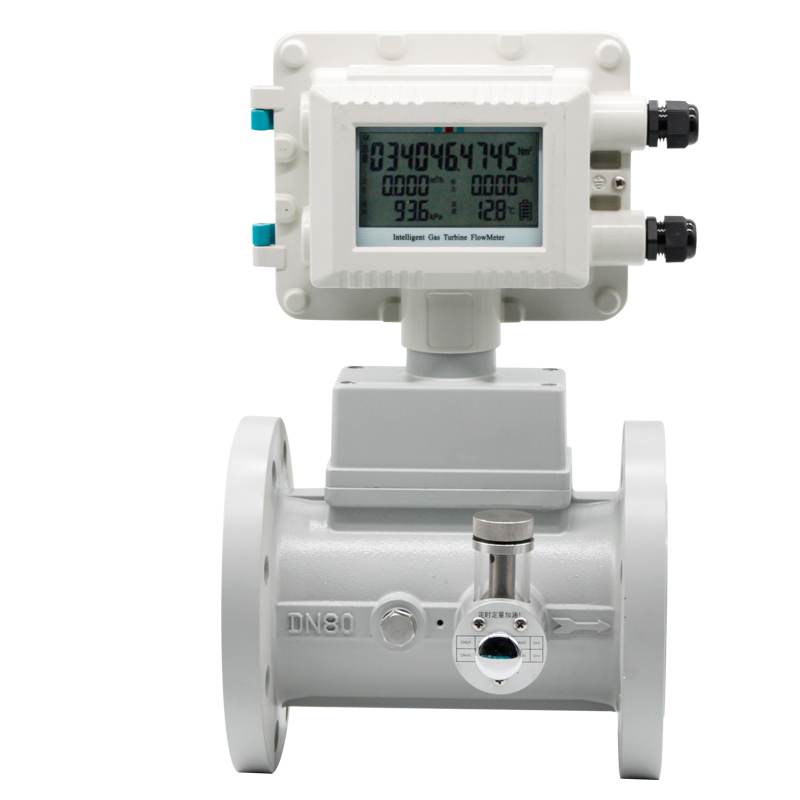

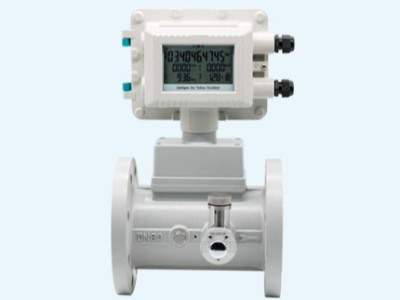

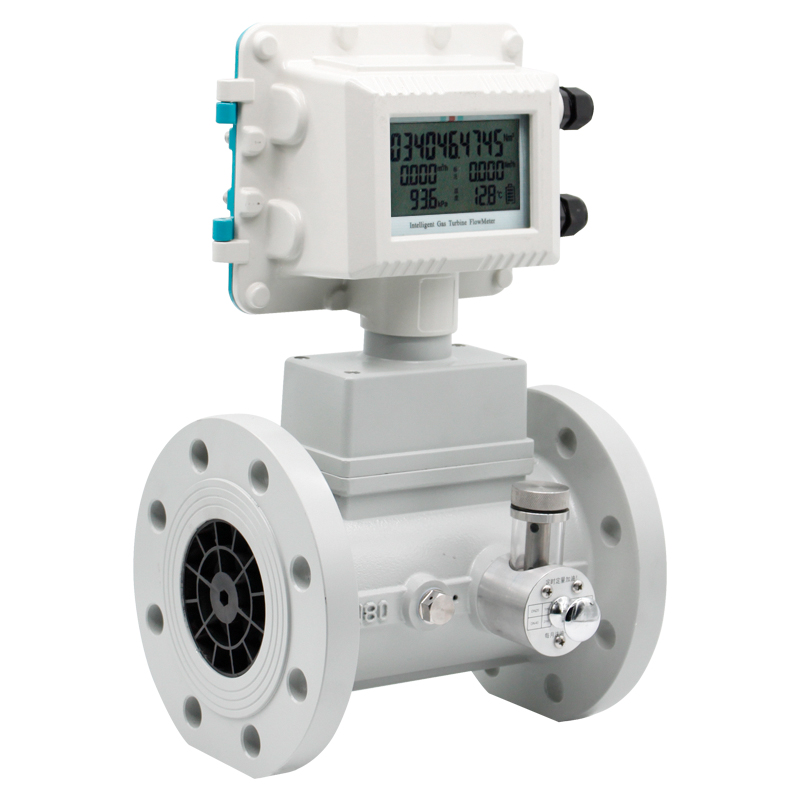

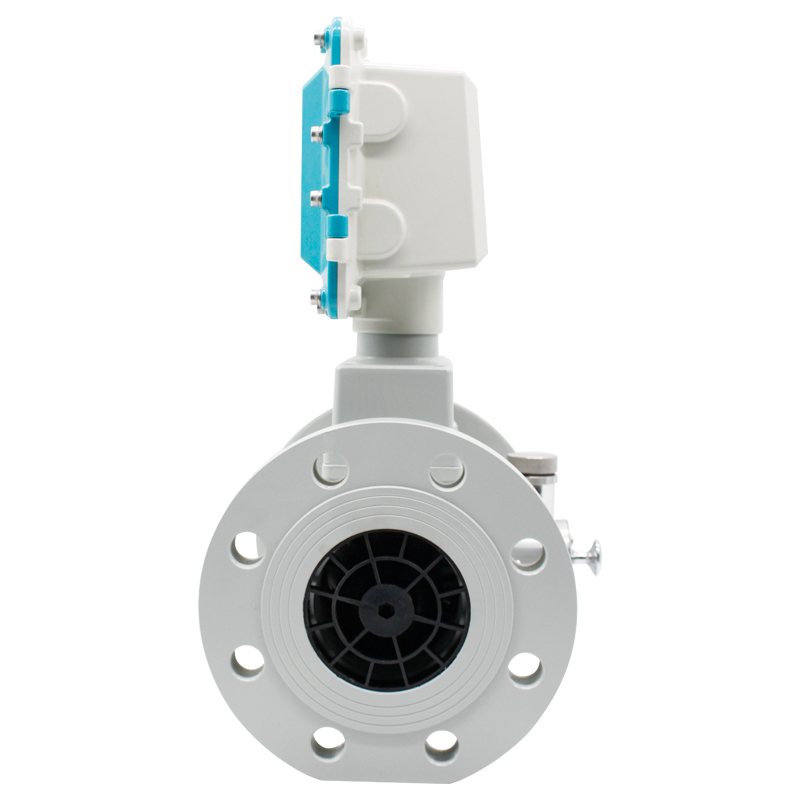

气体涡轮流量计
气体涡轮流量计
气体涡轮流量计
产品优点 / Product advantages
气体涡轮流量计

1、精确度高:精度型为0.5%-1.0%;
2、重复性好:一般可达0.05%~0.2%,由于其具有良好的重复性,通过经常校准或在线校准后可达到极高的精确度,因此在贸易结算中是优先选用的流量计之一;
3、范围度宽:中大口径一般可达20:1以上,小口径为10:1,始动流量也较低;
4、压力损失较小:在常压下一般在0.1~2.5kPa;
5、结构紧凑,体积轻巧,安装使用比较方便,流通能力大;
6、可采用多种显示方式,可只带机械计数器或只配普通型流量积算仪,也可在机械计数器上增加温压补偿仪,或只带温压补偿仪,且可长期采用锂电池供电,使用方便;
7、由于一般采用脉冲频率信号输出,适于总量计量及与计算机连接,无零点漂移,抗干扰能力强。

技术参数 / Technical parameters
性能 技术参数
仪表口径及连接方式 25、40、50、80、100、150、200、250采用法兰连接;25、40可采用螺纹连接
精度等级 ±1.5%R、±1%R
量程比 1:10、1:20、1:30
显示方式 宽屏显示器同时显示瞬时流量、日累积流量、总累积流量
温度、压力、时间、日期、电池电量
仪表材质 表体:304不锈钢;叶轮:防腐ABS或高质铝合金;显示器:铸铝
温度、压力传感器 内置
被测介质温度(℃) -10℃~+100℃
环境条件 介质温度:-10℃~+100℃,相对湿度5%~90%,大气压力86~106Kpa
通讯信号 三线制工况脉冲、三线制标况脉冲
三线制4-20mA、RS485协议、IC卡信号
供电电源 内置锂电池、外供24VDC双供电
传输距离 ≤1000m
信号线接口 内螺纹M20×1.5
防爆等级 ExdIIBT6
防护等级 IP65
产品如何选型 / How to select productss
01

测量介质、温度,是否有腐蚀性

02

流量范围和用户管道的内径

03

压力等级

04

是否现场显示

05

工作电源

06

信号输出、通讯

07

是否要防爆

08

安装方式

09

精度等级

应用领域 / Application field

发电及热电联产、供热行业;航空、航天、造船、核能及兵器行业;机械、冶金、煤矿及汽车制造行业;石油、化工行业;医药、食品及烟洒制造行业;森工、农垦及轻工行业等。

一台满足各类行业流量测量

石油

石油

化工

化工

冶金

冶金

食品

食品

造船

造船

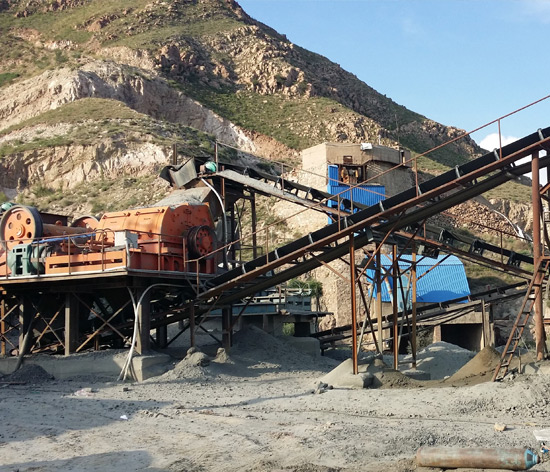

煤矿

煤矿

安装注意事项 / Installation precautions

1、直管段要求前10后5;
2、流量计的进口端安装过滤器;
3、安装前需对管道全面清扫。

我们能提供的服务 / The services we can provide
  • 根据需求
    推荐选型及报价
  • 产品个性化
    定制
  • 7*24小时
    全国服务热线
  • 上门指导
    安装
生产过程 / The services we can provide
青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

  • 青天仪表检定装置 3毫米-3米 MT质量法水流量标定装置
  • 青天仪表检定装置 DN800mm-DN2200mm容积法实流检定装置
  • 青天仪表检定装置 DN3-DN15mm质量法标定装置
  • 青天仪表检定装置 DN65mm-DN300mm 多台串联质量法实流标定装置
  • 公司荣誉证书 / Company certificate of honor

    青天仪表自成立以来,取得数十项知识产权、荣获河南省著名商标;国家高新技术企业认定;河南省科技型中小企业证书;
    河南省“科技小巨人(培育)企业”;CEIS09001、防爆等认证。

  • 智能气体涡轮流量计 智能气体涡轮流量计防爆证
  • CE-气体涡轮流量计 CE-气体涡轮流量计
  • 质量管理体系认证证书 质量管理体系认证证书
  • 热品推荐 / Hot product

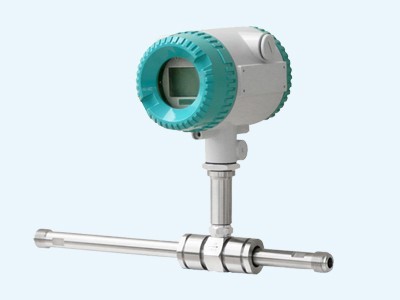

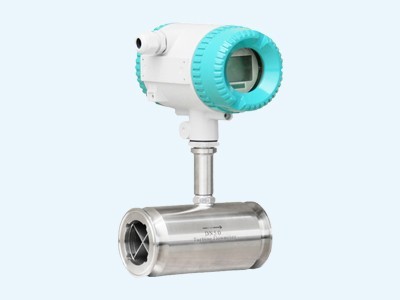

    螺纹连接液体涡轮

    螺纹连接液体涡轮流量计

    LWGY螺纹连接涡轮流量计是具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质。
    夹持式涡轮流量计

    夹持型液体涡轮流量计

    LWGY法兰夹装式涡轮流量计是具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质。

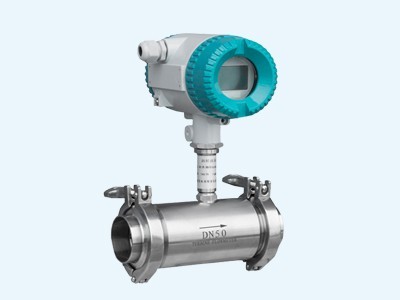

    卡箍式涡轮流量计

    卫生型液体涡轮流量计

    卡箍式涡轮流量计是具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质。

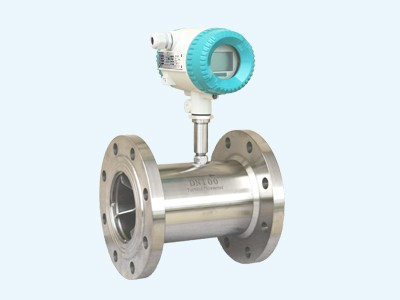

    法兰式液体涡轮流量计
