  • 夹持式涡轮流量计

夹持型液体涡轮流量计

LWGY法兰夹装式涡轮流量计是具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉 Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质。
全国热线

15890954071

产品简介 / Introduction
涡轮流量计

LWGY系列液体涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时,在流体的作用下,叶轮受力旋转,其转速与管道平均流速成正比,同时,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量,根据电磁感应原理,在线圈内将感应出脉动的电势信号,即电脉冲信号,此电脉动信号的频率与被测流体的流量成正比。

工作原理 / Working principle

流体流经传感器壳体,由于叶轮的叶片与流向有一定的角度,流体的冲力使叶片具有转动力矩,克服摩擦力矩和流体阻力之后叶片旋转,在力矩平衡后转速稳定,在一定的条件下,转速与流速成正比,由于叶片有导磁性,它处于信号检测器(由永久磁钢和线圈组成)的磁场中,旋转的叶片切割磁力线,周期性的改变着线圈的磁通量,从而使线圈两端感应出电脉冲信号,此信号经过放大器的放大整形,形成有一定幅度的连续的矩形脉冲波,可远传至显示仪表,显示出流体的瞬时流量和累计量。在一定的流量范围内,脉冲频率f与流经传感器的流体的瞬时流量Q成正比,流量方程为:
Q=3600×f/k

式中:
f-脉冲频率[Hz];
K-传感器的仪表系数[1/m],由校验单给出。若以[1/L]为单位Q=3.6×f/k;
Q-流体的瞬时流量(工作状态下)[m3/h];
3600-换算系数;

每台传感器的仪表系数由制造厂填写在检定证书中,k值设入配套的显示仪表中,便可显示出瞬时流量和累积总量。

涡轮流量计
传感器细节

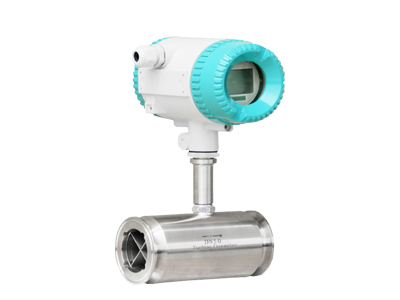

卡箍细节
产品优点 / Product advantages

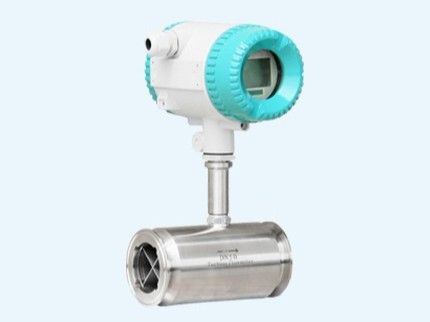

涡轮流量计

1、高精确度,一般可达±1%R、±0.5%R,高精度型可达±0.2%R;
2、重复性好,如经常校准或在线校准可得到极高的精确度,在贸易结算中是优先选用的流量计;
3、具备仪表系数三点修正,智能补偿仪表系数非线性,并可进行现场修正;
4、所有有效数据掉电后保持10年不丢;
5、范围度宽,中大口径可达1:20,小口径为1:10;
6、结构紧凑轻巧,安装维护方便,流通能力大;
7、适用高压测量,仪表表体上不必开孔,易制成高压型仪表。

技术参数 / Technical parameters
执行标准 涡轮流量传感器(JB/T9246-1999)
连接方式 螺纹、卡箍、法兰、夹装式
精度等级 ±1%R、±0.5%R、±0.2%R(需定制)
传感器材质 304、316不锈钢等
使用条件 介质温度:-20℃~+120℃  环境温度:-20℃~+60℃
相对湿度:5%-90%         大气压力:86Kpa~106Kpa
信号输出功能 脉冲信号、4-20mA信号
通讯输出功能 RS485通讯、HART协议等
工作电源 外电源:24VDC±15%,纹波≤±5%,适用于4-20mA输出、脉冲输出、RS485等
内电源:1组3.6V10AH锂电池,电池电压在2.0-3.0V时均可正常工作
信号线接口 基本型:豪斯曼接头或自带三芯线缆;防爆型、内螺纹M20*1.5
防爆等级 Exia II CT或Exd II BT6
防护等级 IP65或更高可定制
产品如何选型 / How to select productss
01

测量介质、温度,是否有腐蚀性

02

流量范围和用户管道的内径

03

压力等级

04

是否现场显示

05

工作电源

06

信号输出、通讯

07

是否要防爆

08

安装方式

09

精度等级

应用领域 / Application field

法兰式液体涡轮流量计广泛用于石油、化工、冶金、科研等领域的计量、控制系统。配备有卫生接头的液体涡轮流量计可以应用于制药行业。

一台满足各类行业流量测量

石油

石油

化工

化工

冶金

冶金

科研

科研

安装注意事项 / Installation precautions

1、变送器的电源线采用金属屏蔽线,接地要良好可靠。电源为直流24V,650Ω阻抗;
2、变送器应水平安装,避免垂直安装,并保证其前后有适应的直管段,一般前10D,后5D;
3、保证流体的流动方向与仪表外壳的箭头方向一致,不得装反;
4、被测介质对涡轮不能有腐蚀,特别是轴承处,否则应采取措施;
5、注意对磁感应部分不能碰撞。

我们能提供的服务 / The services we can provide
  • 根据需求
    推荐选型及报价
  • 产品个性化
    定制
  • 7*24小时
    全国服务热线
  • 上门指导
    安装
生产过程 / The services we can provide
青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

  • 青天仪表检定装置 3毫米-3米 MT质量法水流量标定装置
  • 青天仪表检定装置 DN800mm-DN2200mm容积法实流检定装置
  • 青天仪表检定装置 DN3-DN15mm质量法标定装置
  • 青天仪表检定装置 DN65mm-DN300mm 多台串联质量法实流标定装置
  • 公司荣誉证书 / Company certificate of honor

    青天仪表自成立以来,取得数十项知识产权、荣获河南省著名商标;国家高新技术企业认定;河南省科技型中小企业证书;
    河南省“科技小巨人(培育)企业”;CEIS09001、防爆等认证。

  • 智能气体涡轮流量计 智能气体涡轮流量计
  • CE-气体涡轮流量计 CE-气体涡轮流量计
  • 质量管理体系认证证书 质量管理体系认证证书
  • 热品推荐 / Hot product

    螺纹连接液体涡轮

    螺纹连接液体涡轮流量计

    LWGY螺纹连接涡轮流量计是具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质。
    夹持式涡轮流量计

    夹持型液体涡轮流量计

    LWGY法兰夹装式涡轮流量计是具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质。
    卡箍式涡轮流量计

    卫生型液体涡轮流量计

    卡箍式涡轮流量计是具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代涡轮流量计,广泛用于测量封闭管道中与不锈钢1Cr18Ni9Ti、2Cr13及刚玉Al2O3、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质。
    法兰式液体涡轮流量计

    法兰式液体涡轮流量计

    LWGY系列法兰式液体涡轮流量计是速度式流量计中的主要种类,当被测流体流过涡轮流量计传感器时,在流体的作用下,叶轮受力旋转,其转速与管道平均流速成正比,同时,叶片周期性地切割电磁铁产生的磁力线,改变线圈的磁通量,根据电磁感应原理,在线圈内将感应出脉动的电势信号,即电脉冲信号,此电脉动信号的频率与被测流体的流量成正比。
