  • 质量流量计

质量流量计

科里奥利质量流量计(Coriolis Mass Flowmeter)简称科氏力流量计,是一种利用流体在振动管道中流动时产生与质量流量成正比的科里奥利力原理来直接测量质量流量的装置,由流量检测元件和转换器组成。科里奥利质量流量计实现了质量流量的直接测量,具有高精度,可测多重介质和多个工艺参数的特点,广泛应用于石化,制药,食品等行业。  流体为了反抗这种强迫振动,会给管子一个与其流动方向垂直的反作用力,在这种被叫做科里奥利效应力的作用下,管子的震动不同步了,入口段管与出口段管在振动的时间先后商会出现差异,(差异是由于入口段和出口段流体流向是相反的),这叫做相位时间差。
全国热线

15890954071

产品简介 / Introduction

科里奥利质量流量计(Coriolis Mass Flowmeter)简称科氏力流量计,是一种利用流体在振动管道中流动时产生与质量流量成正比的科里奥利力原理来直接测量质量流量的装置,由流量检测元件和转换器组成。科里奥利质量流量计实现了质量流量的直接测量,具有高精度,可测多重介质和多个工艺参数的特点,广泛应用于石化,制药,食品等行业。

流体为了反抗这种强迫振动,会给管子一个与其流动方向垂直的反作用力,在这种被叫做科里奥利效应力的作用下,管子的震动不同步了,入口段管与出口段管在振动的时间先后商会出现差异,(差异是由于入口段和出口段流体流向是相反的),这叫做相位时间差。

这种差异与流过管子的流体质量流量的大小成正比。如果通过电路能检测出这种时间差异的大小,则就能将质量流量的大小给确定了。这种流量计被称作科里奥利直接质量流量计,它与世界上目前在用的几十种常规容积式流量计的不同是它测的质量的大小,使用的单位是kg/h。用质量(如千克)作单位的流量计比用容积(如立升或立方米)作单位的容积式流量计要准确和恒定。因为质量是遵循守恒定律的。

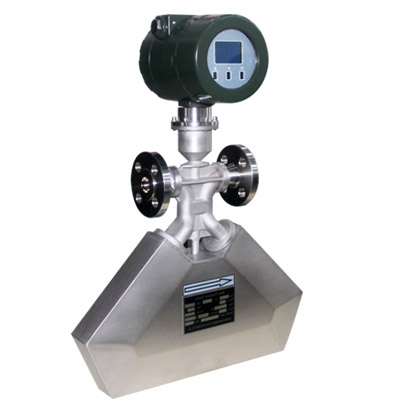

质量流量计

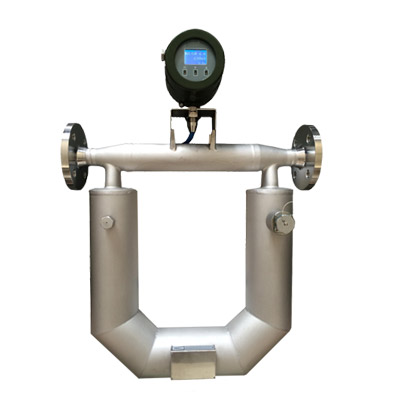

质量流量计

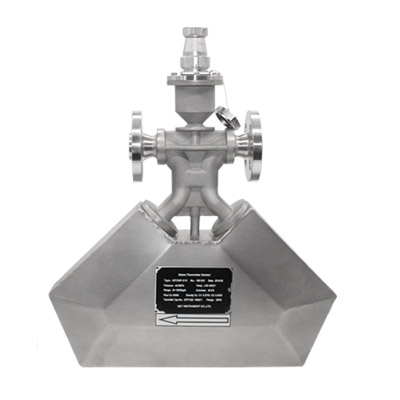

质量流量计
产品优点 / Product advantages

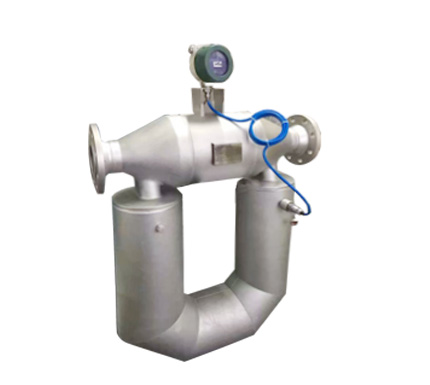

质量流量计

1、直接测量管道内流体的质量流量以及流体密度;

2、计量精度极高(0.2%~0.1%),耐低温性好;

3、应用范围广(可测量各种非牛顿流体、各种浆液、悬浮 液、高粘度流体等);

4、安装要求低(对仪表的前后直管段要求不高);

5、流量计管道内部无可动部件,运行可靠、稳定,维修率低。

技术参数 / Technical parameters
口径 DN3-DN150
测量精度 ±0.2%
测量介质 液体、气体、液固、气固的质量流量或体积流量
材质 316L
压力等级 1.6MPa,2.5MPa,4.0MPa,6.4MPa(高压可特殊定制)
介质温度 -30℃~+200℃;-200℃~+60℃(需定制)
环境温度 传感器:-40℃~+150℃;变送器:-30℃~+60℃
输出信号 脉冲信号(瞬时流量)
4-20mA(瞬时流量或密度可选)
RS485通讯信号
HART(需定制)
电气接口 M20*1.5
语言 中文/英文
防爆等级 Exd ia IICT6 Gb
供电电源 24V DC(18~36V DC)或220V AC
防护等级 IP67
产品如何选型 / How to select productss
01

测量介质、温度,是否有腐蚀性

02

流量范围和用户管道的内径

03

压力等级

04

是否现场显示

05

工作电源

06

信号输出、通讯

07

是否要防爆

08

安装方式

09

精度等级

应用领域 / Application field

科里奥利质量流量计实现了质量流量的直接测量,具有高精度,可测多重介质和多个工艺参数的特点,应用于石化,制药,食品等行业。

一台满足各类行业流量测量

石油

石油

化工

化工

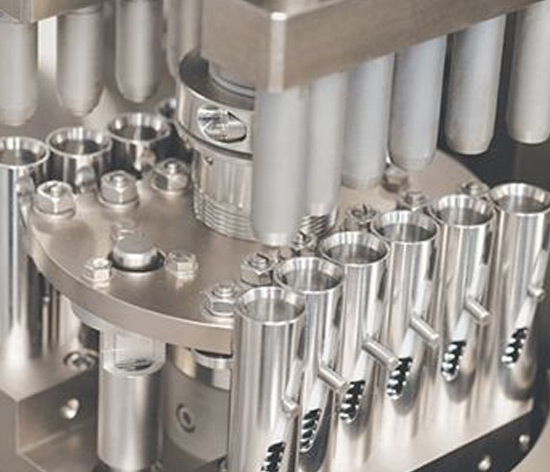

制药

制药

食品

食品

安装注意事项 / Installation precautions

1、流量传感器应安装在一个坚固的基础上。内径小于10mm的小口径质量流量计安装在平衡坚硬和无振动的底面上,如墙面、地面或专门的基础。如果在高振动环境使用,应注意对基础的振动吸收,而且传感器进出口与管道之间应用柔性管道连接;较大口径的流量计直接安装在工艺管道上,应用管卡和支撑物将流量计牢牢地固定;
2、尽为防止CMF间的相互影响,在多台流量计串联或并联使用时,各流量传感器之间的距离应足够远,管卡和支撑物应分别设置在各自独立基础上;
3、为保证使用时流量传感器内不会存积气体或液体残值,对于弯管型流量计,测量液体,弯管应朝下,测量气体时,弯管应朝上。测量浆液或排放液时,应将传感器安装在垂直管道,流向由下而上。对于直管型流量计,水平安装时应避免安装在最高点上,以免气团存积。连接传感器和工艺管道时,一定要做到无应力安装,特别对某些直管型测量管的流量传感器更应注意。

我们能提供的服务 / The services we can provide
  • 根据需求
    推荐选型及报价
  • 产品个性化
    定制
  • 7*24小时
    全国服务热线
  • 上门指导
    安装
生产过程 / The services we can provide
青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

  • 青天仪表检定装置 3毫米-3米 MT质量法水流量标定装置
  • 青天仪表检定装置 DN800mm-DN2200mm容积法实流检定装置
  • 青天仪表检定装置 DN3-DN15mm质量法标定装置
  • 青天仪表检定装置 DN65mm-DN300mm 多台串联质量法实流标定装置
