  • 液体流量检定装置

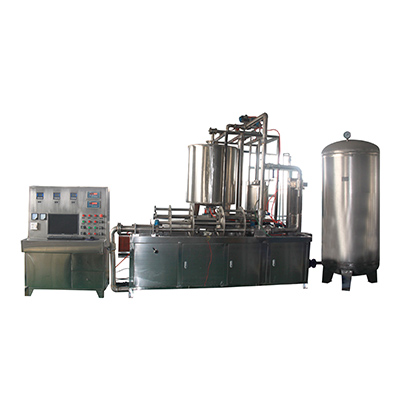

液体流量检定装置

装置的流体以稳定流场经被检表入标准器(称量桶、量器或标准表)直接比较相对误差。
全国热线

15890954071

产品简介 / Introduction

工作原理及主要配置

装置的流体以稳定流场经被检表入标准器(称量桶、量器或标准表)直接比较相对误差。

装置配有
1、稳定流场循环系统;
2、组合式试验管段;
3、标准器(高精度台秤或量器或标准表);
4、计时器;
5、流量调节阀、换向器、夹紧器;
6、计算机及控制系统等。

LSJ系列液体(含水、油)流量标准装置是按照JJG164-2000要求并引用国内外新的相关技术设计制作的,经技术签定及多家用户使用结果表明,本厂产品设计规范,准确可靠,经济实用。

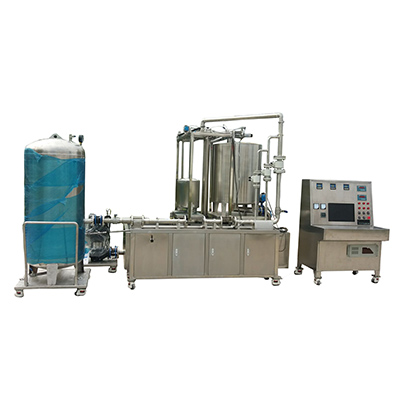

液体流量检定装置

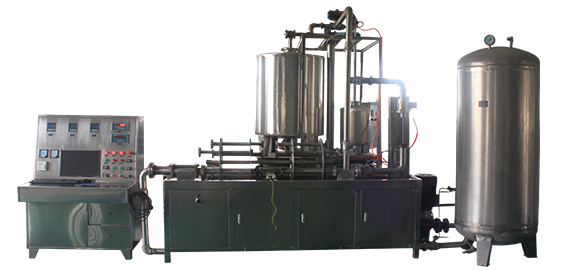

液体流量检定装置

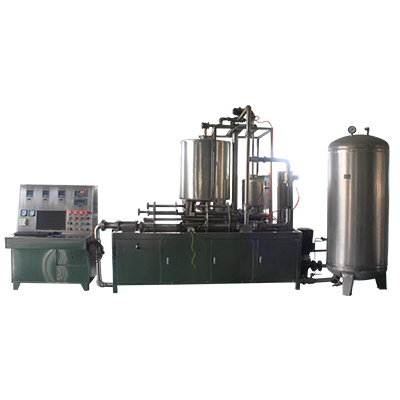

液体流量检定装置
产品优点 / Product advantages
液体流量检定装置

1、多种流量计检定;

2、多功能检定;

3、多台流量计检定;

4、气动夹表器。

技术参数 / Technical parameters
性能 技术参数
被检表种类 电磁流量计、涡轮流量计、金属管浮子流量计、涡街流量计等,可单独一种,可多种同时检定
占地面积 ≈4500*2050*3000mm(以实际设计为主)
被检表数量 两台
标准表 DN10/25/50
等级 0.20%
流速范围 0.3m/s-5m/s
压力范围 0~0.6MPa
流量测控的扩展不确定度 U≦0.2%,K=2
水箱 ≈1.5m3
稳压罐 ≧0.7m3
夹表器 气动
换向器 活塞式、裤衩式(选配)
电子称 35kg*1、600kg*1,检定分度不低于1/6000
水泵 电源电压380v ,50Hz,5.5~7.5KW(出厂标配)
产品如何选型 / How to select productss
01

被检表口径范围

02

被检表种类

03

检定方法

04

被检表数量

05

被检表尺寸

06

最大(上限)流量

07

是否具备挖水池的条件

08

厂房面积

应用领域 / Application field

1、国家或省、市法定计量技术机构或授权的检定中心(站)对各类液体流量仪表新产品定型鉴定(样机试验)、首次检定、周期检定、仲裁检定及监督检查。
2、石化、冶金、水利、电力、城镇供水等行业各大中型企业计量中心(站)对各类液体流量仪表的验收、检修或测试。
3、液体流量仪表生产企业的产品性能调试与出厂检定。

安装注意事项 / Installation precautions

1、选择安装地面平整、便于安装及人员操作的地方,避免因地面不平引起管道内有气泡或者水流不稳的情况。
2、检定装置的安装,应该尽量使用航吊操作,避免因人工搬抬造成的人员及设备的损坏。
3、应尽量安装在干燥通风处,避免日晒雨淋、避免环境温度过高或者过低影响装置的使用寿命。

我们能提供的服务 / The services we can provide
  • 根据需求
    免费选型、设计
  • 现场
    勘测安装
  • 免费
    安装调试
  • 上门指导
    技术培训
生产过程 / The services we can provide

生产过程

青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

  • 青天仪表检定装置 3毫米-3米 MT质量法水流量标定装置
  • 青天仪表检定装置 DN800mm-DN2200mm容积法实流检定装置
  • 青天仪表检定装置 DN3-DN15mm质量法标定装置
  • 青天仪表检定装置 DN65mm-DN300mm 多台串联质量法实流标定装置
  • 公司荣誉证书 / Company certificate of honor

    青天仪表自成立以来,取得数十项知识产权、荣获河南省著名商标;国家高新技术企业认定;河南省科技型中小企业证书;
    河南省“科技小巨人(培育)企业”;CEIS09001、防爆等认证。

    青天仪表资质证书

    热品推荐 / Hot product

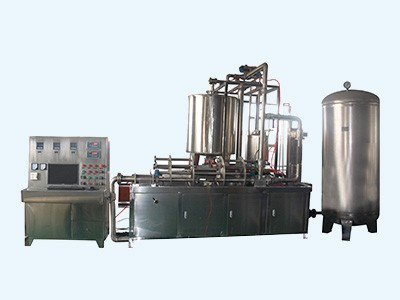

    液体流量检定装置
