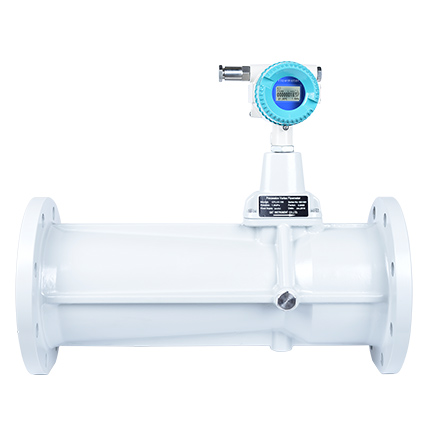

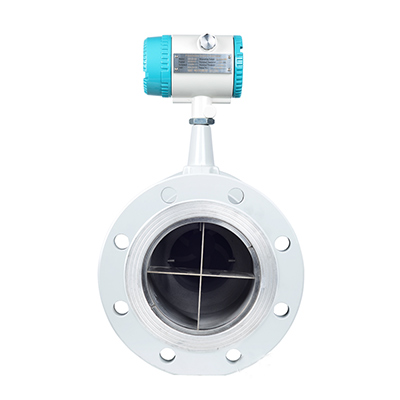

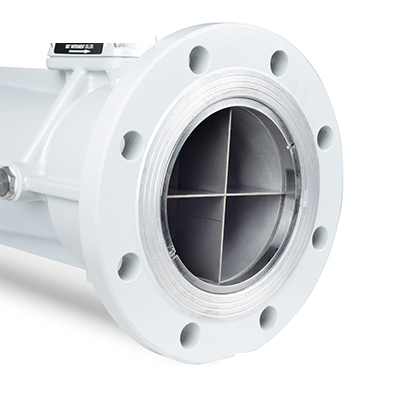

旋进旋涡流量计

旋进旋涡流量计是采用微处理技术，具有功能强，流量范围宽，操作维修简单，安装使用方便等优点，主要技术指标达到国外同类产品水平的新型气体流量仪表。

在线咨询

全国热线

15890954071

产品简介 / Introduction

产品优点 / Product advantages

1、无机械可动部件，耐腐蚀，稳定可靠，寿命长，长期运行无须特殊维护；
2、实现了机电一体化，日常的计量过程不需人工值守；
3、工艺安装条件不苛刻，仪表上、下游直管段可较孔板和涡街流量计大大缩短；
4、系统的测量准确度能够满足目前的贸易计量要求(≤1.5%)；
5、流量测量范围较宽（qmax/qmin=15～20），可在孔板和涡街流量计无法涉足的部分小流量区域进行有效工作；
6、体积小、重量轻，离线标定较为方便；

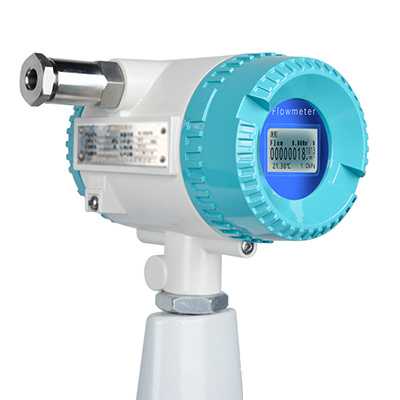

7、测量信号既可就地显示，也可按需远传；
8、仪表管理人员无需培训，流量、压力及温度等测量参数可以从表头直接读取，并且不必进行折算转换；
9、只需定期更换电池(微功耗)及被测介质的参数。
10、压力损失较大；流通介质为气体时，压力损失约为涡街流量计的3～4倍。

技术参数 / Technical parameters

性能	技术参数
口径(mm)	20	25	32	50	80	100	150	200
流量范围(M³/h)	1.5~15	3~30	6~60	10~150	28~400	80~900	150~1800	360~3600
精度等级	1.0~1.5%
重复性	小于基本误差限绝对值的1/3
工作压力(Mpa)	1.6Mpa,2.5Mpa,4.0Mpa,6.3Mpa；特殊压力可咨询客服
使用环境	环境温度：-30℃~+65℃
	相对湿度：5%~95%
	介质温度：-20℃~+80℃
	大气压力：86Kpa~106Kpa
工作电压	24VDC+3.6V电池供电，电池可拆卸
输出信号	4-20mA，脉冲输出，RS485，报警输出
适用介质	所有气体（除了蒸汽）
防爆标志	ExiaIIT6Ga

产品如何选型 / How to select productss

用户在选型时，应根据管道公称压力、介质更高压力、介质温度、介质组分情况,流量范围及信号输出要求合理选择流量计的型号规格

为使流量计的使用性能更好,流量计的使用范围在大流量的20%~80%范围内比较合适

流量计出厂时的标准输出配置是：具有工况脉冲信号输出(三线制)、标准流量信号输出或RS485通讯输出若要求有其它输出功能时，请在订货时说

选型实例已知某一根气管线的实际工作压力为(表压)0.8MPa-1.2MPa、介质温度范围为-5て-+40C,供气量为3000~10000m/h(标况流量)，在不考虑天然气组分的情况下，要求确定流量计的规格型号

应用领域 / Application field

旋进旋涡流量计应用于：工业生产过程、能源计量、环境保护工程、交通运输、生物技术、科学实验、海洋气象，江河湖泊

一台满足各类行业流量测量

交通运输

科学实验

工业生产过程

生物技术

海洋气象

环境保护工程

安装注意事项 / Installation precautions

1、传感器按流向标志可在垂直、水平或任意倾斜位置上安装；
2、当管线较长或距离振动源较近时，应在流量计的上、下游安装支撑，以消除管线振动的影响；
3、传感器的安装地点应有足够的空间，以便于流量计的检查和维修，并应满足流量计的环境要求；
4、应避免外界强磁场的干扰；
5、在室外安装使用时，应有遮盖物，避免烈日曝晒与雨水浸蚀，影响仪表使用寿命；
6、管线试压时，应注意智能型流量计所配置压力传感器的压力测量范围,以免过压损坏压力传感器。
7、应注意安装应力的影响，安装流量计上游和下游管道应同轴，否则会产生剪切应力。安装流量计的位置应考虑密封垫片的厚度，或在下游侧安装一个弹性伸缩节。
8、安装流量计之前应先清除管道中的焊渣等杂物。
9、投入运行时，应缓慢开启流量计上、下游阀门，以免瞬间气流过急而冲坏起旋器。
10、当流量计需要有信号远传时，应严格按“电气性能指标”要求接入外电源（8～24）VDC，严禁在信号输出口直接接入220VAC或380VAC电源；
11、用户不得自行更改防爆系统的接线方式和任意拧动各个输出引线接头；
12、流量计运行时，不允许随意打开后盖改动仪表参数，否则影响流量计的正常工作；
13、定时检查流量计法兰处的泄漏情况。
