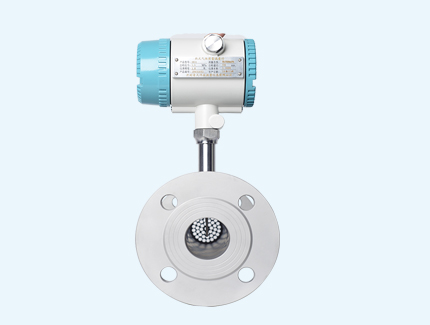

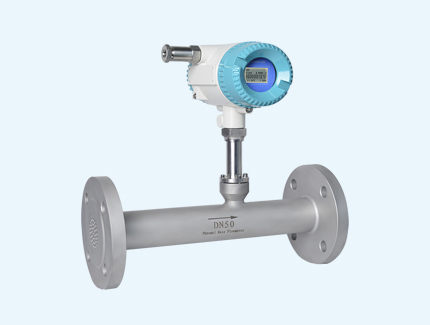

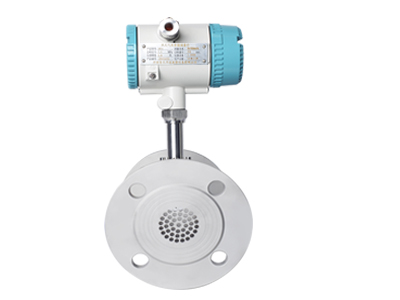

热式气体质量流量计

QTMF系列热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH,一个是测量气体温度变化的温度传感器 RMG。当这两个RTD置于被测气体中时,其中传感器RH被加热,另一个传感器RMG 用于感应被测气体温度。随着气体流速的增加,气流带走更多热量,传感器RH的温度下降。

全国热线

15890954071

产品简介 / Introduction
热式气体质量流量计


热式流量计是基于热扩散原理而设计的流量仪表.即利用流体流过发热物体时 ,发热物体的热量散失多少与流体的流量呈一定的比例关系 . 该系列流量计的传感器有两只标准级的RTD, 一只用来做热源 ,一只用来测量流体温度 , 当流体流动时, 两者之间的温度差与流量的大小成线性关系 ,再通过微电子控制技术 , 将这种关系转换为测量流量信号的线性输出。


插入式热式气体质量流量计
热式气体质量流量计
热式气体质量流量计
产品优点 / Product advantages
热式气体质量流量计

1、安装方便,维修简单双向检测,防振动;

2、多至24点流量测量;

3、输出模拟量的校正多点非线性曲线修正;

4、宽量程比100:1;

5、流量与温度同时检测,切换显示;

6、大口径小流量测量,可做泄露检测;

7、采用专有技术“双平衡结构”封装传感器;

8、专有高湿、高温算法,介质温度可达500℃;

9、直接质量流量检测,无需温度压力补偿;

技术参数 / Technical parameters
性能 技术参数
结构形式 插入式 管道式
测量介质 各种气体(乙炔气除外)
管径范围 DN32以上口径 DN15~DN200mm
流速范围 0.1~120Nm/s
精度 ±1~2.5%
工作温度 传感器:-40℃~+220℃ 转换器:-20℃~+45℃
工作压力 介质压力≤2.5Mpa 介质压力:4.0Mpa
供电电源 DC24V或AC220V≤18W
响应速度 1s
输出信号 4-20mA(光电隔离,最大负载500Ω)、脉冲、RS-485(光电隔离)、HART协议
报警 1-2路继电器常开触点、10A/220V/AC、5A/30V/DC
供货类型 分体结构、一体化结构
管道材质 碳钢、不锈钢
现场显示 四行汉字液晶显示
显示内容 质量流量、标况体积流量、累积流量、标准时间、累积运行时间,标准流速等
防护等级 IP65
传感器材质 不锈钢 不锈钢、碳钢
产品如何选型 / How to select productss
01

测量介质、温度,是否有腐蚀性

02

流量范围和用户管道的内径

03

压力等级

04

是否现场显示

05

工作电源

06

信号输出、通讯

07

是否要防爆

08

安装方式

09

精度等级

应用领域 / Application field

★氧气、氮气、氢气、氯气、曝气、燃气等多组份气体测量
★高炉煤气、焦炉煤气测量
★沼气、水处理中的曝气和氯气测量
★压缩空气测量
★天然气,液化气,火炬气,等气体流量测量
★电厂高炉的一次风、二次风流量测量
★矿井下通风或排风系统流量测量
★燃气过程中空气流量测量
★煅烧炉管道气流量测量
★水泥、玻璃厂生产过程中气体流量测量
★溶剂回收系统中气体流量测量
★半导体芯片制作过程中气体流量测量
★啤酒生产过程中二氧化碳气体流量测量
★加热通风和空调系统中的气体流量(速)测量

安装注意事项 / Installation precautions

1、理想的底座焊接位罝和焊接工艺;
2、安装球阀;
3、打孔;
4、禁止在爆炸环境里进行焊接操作;对焊接有特殊要求的环境;。

我们能提供的服务 / The services we can provide
  • 根据需求
    推荐选型及报价
  • 产品个性化
    定制
  • 7*24小时
    全国服务热线
  • 上门指导
    安装
生产过程 / The services we can provide
青天仪表检定装置 / Qingtian instrument verification device

出厂前一对一标定

  • 青天仪表检定装置 3毫米-3米 MT质量法水流量标定装置
  • 青天仪表检定装置 DN800mm-DN2200mm容积法实流检定装置
  • 青天仪表检定装置 DN3-DN15mm质量法标定装置
  • 青天仪表检定装置 DN65mm-DN300mm 多台串联质量法实流标定装置
  • 公司荣誉证书 / Company certificate of honor

    青天仪表自成立以来,取得数十项知识产权、荣获河南省著名商标;国家高新技术企业认定;河南省科技型中小企业证书;
    河南省“科技小巨人(培育)企业”;CEIS09001、防爆等认证。

  • 热式气体质量流量计 热式气体质量流量计
  • CE-热式气体质量流量计 CE-热式气体质量流量计
  • 质量管理体系认证证书 质量管理体系认证证书
  • 热品推荐 / Hot product

    插入式热式气体质量流量计

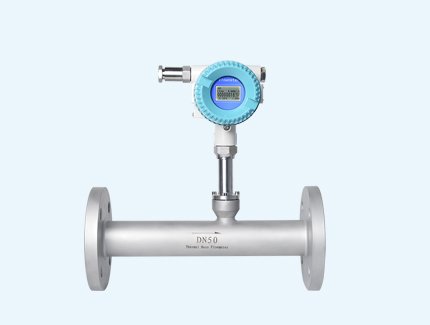

    热式气体质量流量计

    QTMF系列热式气体质量流量计是利用热扩散原理测量气体流量的仪表。传感器由两个基准级热电阻(RTD)组成。一个是速度传感器RH,一个是测量气体温度变化的温度传感器RMG。当这两个RTD置于被测气体中时,其中传感器RH被加热,另一个传感器RMG用于感应被测气体温度。随着气体流速的增加,气流带走更多热量,传感器RH的温度下降。
    插入式热式气体质量流量计

    插入式热式气体质量流量计

    QTMF系列插入式热式气体质量流量计传感器可在线安装、在线维护。安装过程是首先在管道外壁上焊接带有外螺纹的底座,在底座上安装1寸不锈钢球阀,而后用专用工具将管道打直径为22mm的孔,打孔完毕后卸下专用工具,最后将传感器安装在阀门上并将传感器插入到管内中心(传感器的插入位置出厂时已确定)。
