  • 气体流量检定装置

气体检定装置

临界流音速喷嘴标定装置为我公司自主设计制造,它选用符合国际标准ISO9300《临界流文丘里喷嘴测量气体流量》的临界流文丘里喷嘴作为标准流量计,音速喷嘴标定装置采用标准表法进行流量检定或测试。依据国家速度式、容积式流量计检定规程,该装置可对涡轮、涡街、叶轮、旋进旋涡等速度式流量计和腰轮、工业膜式表等容积式流量计的气体流量计进行出厂检验和周期检定。
全国热线

15890954071

产品简介 / Introduction
气体检定装置

临界流音速喷嘴标定装置为我公司自主设计制造,它选用符合国际标准ISO9300《临界流文丘里喷嘴测量气体流量》的临界流文丘里喷嘴作为标准流量计,音速喷嘴标定装置采用标准表法进行流量检定或测试。依据国家速度式、容积式流量计检定规程,该装置可对涡轮、涡街、叶轮、旋进旋涡等速度式流量计和腰轮、工业膜式表等容积式流量计的气体流量计进行出厂检验和周期检定。在满足对不同类型流量计进行检定的前提下,该音速喷嘴标定装置突出了不确定度低、范围度宽、自动化程度高、被检仪表种类多、结构新颖等特点。可应用于石油、化工、城市天然气行业中的气体流量计的检定和测试,尤其适用于被检流量计种类繁多、检定工作面广、流量计检定量大的计量检定单位、天然气公司和大型工矿企业等。

产品优点 / Product advantages

1、结构紧凑,重复性和可靠性好。流体为大气无污染,安全可靠,流量温度稳定,不会影响标定精度。
2、喷嘴结构简单、坚固耐用、易于复制和检验、其流出系数的不确定度≦0.2%。
3、我们创新采用高真空角阀 该阀具有动作响应速度快,如ISO160开关响应速度1s,小阀更快。同时还具备超长使用寿命(80万次开关动作) 和超低的泄漏率 1.3×10﹣7 Pa.l/.S-1.
4、气源我们多组罗茨风机,组合灵活,变频控制节省运行成本。
5、装置在工作时,根据流量大小可以自由组合多个喷嘴,因此测量范围宽。0.016m³/h,上限在装置流量为5000m³/h。 根据客户要求可以设计更大流量。
6、温度变送器和绝压变送器,据采用多次平均法,进一步保证所采集数据的准确性。
7、自创的平衡阀设计有效的防止风机翻转,降低噪声二次噪音。
8、大小喷嘴采用不同的前后滞止容器 可以实现不同被压比。节电能30%。(特殊标定时)
9、自动夹表器采用精密直线导轨和定位光杆,大大提升夹表的效率和密封效果。
10、软件界面友好 设计合理自动化程度高。

气体检定装置

技术参数 / Technical parameters
性能 技术参数
外形尺寸 流量范围在0.5~5000m³/h  空间尺寸为5m×12m,每增加1000m³空间增加2平方米;流量范围在0.05~8m³/h 外形尺寸为2.5×0.8×0.78(单位:m)
主体材质 与流体接触的地方采用304不锈钢
流体介质 空气
流量获取方法 真空负压法
使用环境 大气压86~104KPa  相对湿度 40%~90%RH
功率 流量范围在0.05~8m³/h 功率:5KW ;流量范围在0.5~1024m³/h 功率:30KW。流量每增加1024m³, 功率增加30KW
能源配置 压缩空气0.8MPa ,空气需要干燥处理。三相五线制 380V
硬件精度 a、绝压传感器精度:0.07%
b、温度传感器精度:0.2%
c、湿度传感器精度:±2%RH
d、喷嘴精度:0.09%
产品如何选型 / How to select productss
01

被检表口径范围(流量范围)

02

被检表种类

03

被检表数量

04

被检表尺寸

05

最大(上限)流量

06

厂房面积

应用领域 / Application field

1、国家或省、市法定计量技术机构或授权的检定中心(站)对各类液体流量仪表新产品定型鉴定(样机试验)、首次检定、周期检定、仲裁检定及监督检查。
2、石化、冶金、水利、电力、城镇供水等行业各大中型企业计量中心(站)对各类气体流量仪表的验收、检修或测试。
3、气体流量仪表生产企业的产品性能调试与出厂检定。

安装注意事项 / Installation precautions

1、选择安装地面平整、便于安装及人员操作的地方,避免因地面不平引起管道内有气泡或者水流不稳的情况。
2、检定装置的安装,应该尽量使用航吊操作,避免因人工搬抬造成的人员及设备的损坏。
3、应尽量安装在干燥通风处,避免日晒雨淋、避免环境温度过高或者过低影响装置的使用寿命。

我们能提供的服务 / The services we can provide
  • 根据需求
    免费选型、设计
  • 现场
    勘测安装
  • 免费
    安装调试
  • 上门指导
    技术培训
生产过程 / The services we can provide

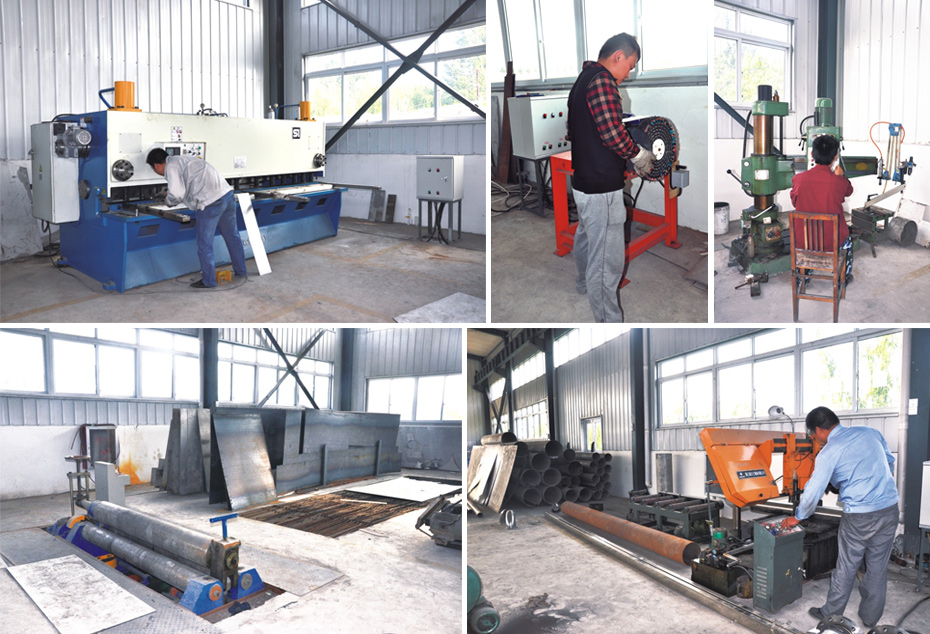

生产过程
