气体涡轮流量计的应用领域与原理图

作者: 青天仪表 编辑: 青天小编 来源: 涡轮流量计厂家 发布日期: 2020.03.05
信息摘要:
气体涡轮流量计属于涡轮流量计的一种。在所有流量计中,涡轮流量计、容积式流量计和科里奥利质量流量计为三大类重复性、准确度最好的流量计。气体涡轮…

气体涡轮流量计属于涡轮流量计的一种。在所有流量计中,涡轮流量计、容积式流量计和科里奥利质量流量计为三大类重复性、准确度最好的流量计。气体涡轮流量计是集流量、温度、压力检测功能于一体,并能进行温度、压力自动补偿的新型流量计。广泛应用于石油、化工、电力、冶金、工业锅炉等行业的天然气、燃气、煤制气、液化气等气体的测量。气体涡轮流量计具有压力损失小、精确度高、重复性好、量程比宽等优点。

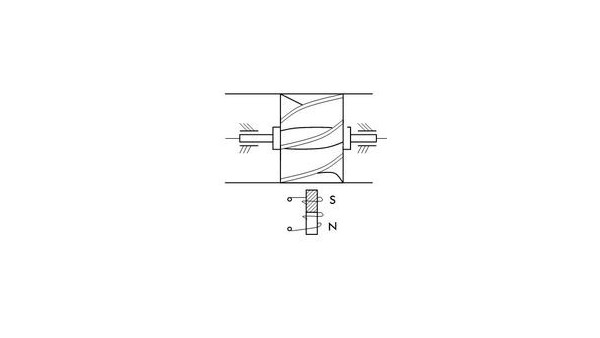

气体涡轮流量计的工作原理

气体涡轮流量计的工作原理。当流体进入流量计时,首先经过独立机芯的前导结构并加速,在流体的作用下,由于涡轮叶片与流体流向成一定角度,此时涡轮产生转动力矩,在涡轮克服阻力矩和摩擦力矩后开始转动。当诸力矩达到平衡时,转速稳定,涡轮转动速度与流量成线性关系,通过旋转的发信盘上的磁性周期性地改变传感器磁阻,从而在传感器两端感应出频率与流体体积流量成正比的脉冲信号。该信号经前置放大器放大,整形后和压力温度传感器检测到的压力、温度信号同时输给流量积算仪进行处理,直接显示标准瞬时体积流量和标准体积总量。

气体涡轮流量计由于其原理的原因,涡轮高速转动,轴承与轴之间机械摩擦,寿命不是很长,因此应注意润滑,可利用制造厂家所提供的润滑手段,定期补给润滑油。流量计投运前,应严格按照步骤进行,投运步骤:如果计量回路装有旁通阀;应先开足旁通阀,然后开足上游切断阀,再缓慢开启下游切断阀,最后缓慢关闭旁通阀;如果计量回路没有安装旁通阀,则应先开足上游切断阀,然后缓慢开启下游切断阀,防止涡轮受高速气流冲击而损坏。

以上是涡轮流量计厂家分享的“气体涡轮流量计的应用领域与原理图”。谢谢您的收看。如果您有任何问题,您可以在网上咨询或者给我们留言。我们会全心全意为您解答。
