青天仪表新闻中心

青天仪表演示孔板流量计和转子流量计动态运行图

作者: 编辑: 来源: 发布日期: 2020.07.17
信息摘要:
流量计(Flowmeter)是工业化生产的双眼,与社会经济、军队建设、科研拥有紧密的关联,在社会经济中占有关键影响力与作用,可用以汽体、液體…
青天仪表盘在产品研发和生产制造流量计层面有很多年的工作经验,今日青天仪表盘演试填料流量计和转子流量计动态性运行图,涨姿势啦。有关大量流量计动态图片,青天仪表盘将事后升级,可持续性关心!  流量计(Flowmeter)是工业化生产的双眼,与社会经济、军队建设、科研拥有紧密的关联,在社会经济中占有关键影响力与作用,可用以汽体、液體、蒸气等物质流量的测量。以便更强的展现流量计测量基本原理,网编选用动漫演试的方式 来给大伙儿详细介绍流量计的原理!

孔板流量计

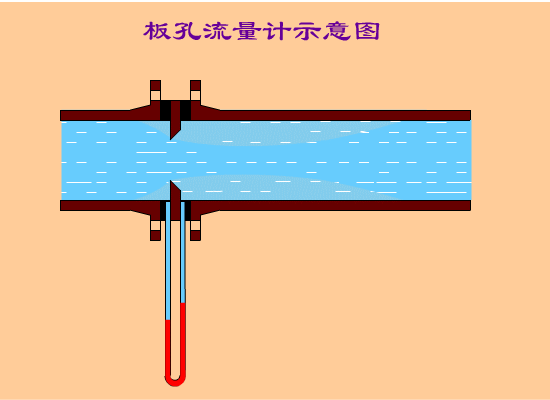

孔板流量计示意图

原理:流体填满管路,流过管路内的节流装置时,流束会出現部分收拢,进而使水流量提升,静工作压力低,因此在节流阀件前后左右便造成了气体压力,即压力差,物质流动性的流量越大,在节流阀件前后左右造成的压力差就越大,因此 填料流量计能够 根据测量压力差来考量流体流量的尺寸。这类测量方式 是以动能守衡基本定律和流动性持续性基本定律为标准的。
工作中特性:①节流装置构造简易、坚固,特性平稳靠谱,应用限期长,质优价廉;②运用覆盖面广,所有单相电流皆可测量,一部分混相流也可以运用;③基本型节流装置不必实流校正,就可以投入使用;④ 一身型填料安裝更简易,不必引压管,可立即接差压变送器和温度变送器。

转子流量计

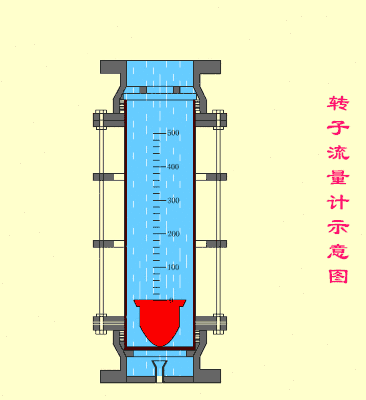

转子流量计示意图

原理:当测量流体的流量时,被测流体从锥形管下方注入,流体的流动性冲击性着转子,并对它造成一个相互作用力,当流量充足大时,造成的相互作用力将转子撑起。另外,被测流体流过转子与锥型壁厚间的环状横断面,这时候功效在转子上的力有三个:流体对转子的动工作压力、转子在流体中的水的浮力和转子本身的作用力。流量计竖直安裝时,转子重心点与锥小编轴会相重叠,功效在转子上的三个力都沿平行面于管轴的方位。当这三个力做到均衡时,转子就稳定地浮在锥管中某一部位上。针对给出的转子流量计,转子尺寸和样子已经明确,因而它在流体中的水的浮力和本身作用力全是己知是变量定义,只有流体对浮球的动工作压力是随来流水流量的尺寸而转变的。因而当来流水流量增大或变钟头,转子将作往上或往下的挪动,相对部位的流动性截面也产生变化,直至水流量变为均衡时相匹配的速率,转子就在新的部位上平稳。针对一台给出的转子流量计,转子在锥管内的部位与流体流过锥管的流量的尺寸成一一对应关联。
工作中特性:它具备构造简易、形象化、工作压力损害小、检修便捷等特性; 转子流量计适用测量根据管道直径。
