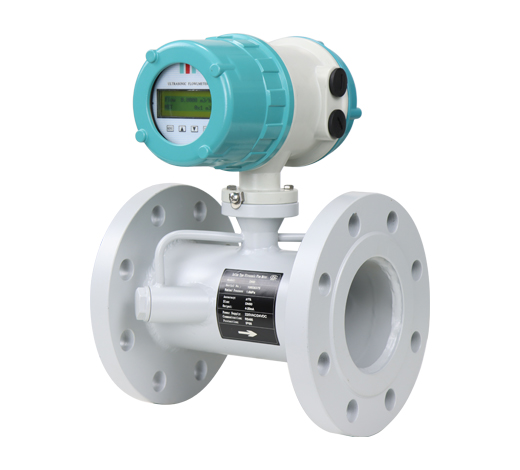

精准测量从管道开始：掌握管段式超声波流量计安装命脉

与插入式相比，管段式超声波流量计虽出厂时已完成标定，但其测量精度在安装环节仍面临严峻考验。掌握以下核心要点，才能确保测量精度从实验室延续到工业现场。

一、管道应力消除：精度稳定的第一道防线

安装前的关键预处理：

应力释放：切割管道后，必须进行至少24小时的自然应力释放

端口处理：使用专业工具进行坡口加工，确保端面与管道轴线垂直度≤0.5°

同心校正：安装前使用激光对中仪检查上下游管道同轴度，偏差应＜0.3mm

经验警示：直接焊接安装的管段式流量计，在首次温度剧烈变化时，可能因残余应力导致永久性精度偏移。

二、流向与姿态：发挥设计优势的关键

安装方向黄金法则：

流向标识：严格按流量计本体箭头方向安装，反向安装会导致±2%的固有偏差

水平优先：优选水平安装，并保持换能器处于管道水平轴线±30 °范围内

姿态规避：避免换能器朝上的安装姿态，防止气泡在声窗处积聚

专业设计优势：管段式流量计的声道几何结构已通过湿标定精准确定，正确安装能完全复现实验室精度，而安装方向错误将使这一优势荡然无存。

三、工艺衔接：无缝融入流程的智慧

管道系统的匹配艺术：

压力等级匹配：流量计法兰压力等级必须≥管道设计压力

内径精准控制：流量计内径与上下游管道内径偏差应＜±1%

热膨胀补偿：在蒸汽或高温介质应用中，必须安装热膨胀节消除热应力

重要认知：管段式流量计不是独立设备，而是管道系统的有机组成部分，必须从整个管路系统角度进行安装设计。

四、环境适应：长期稳定的保障

环境控制三要素：

振动隔离：在泵出口等振动区域，需安装柔性接头进行机械隔离

温度保护：室外安装时需考虑遮阳或保温措施，避免太阳直射导致局部过热

电气防护：即使采用分体式设计，信号电缆仍需穿管保护，避免电磁干扰

安装完成后的精度验证：在流量计上下游1米处设置压力测点，通过监测压差变化判断安装是否引入额外阻力。理想的安装不应显著改变原管道压损特性。
