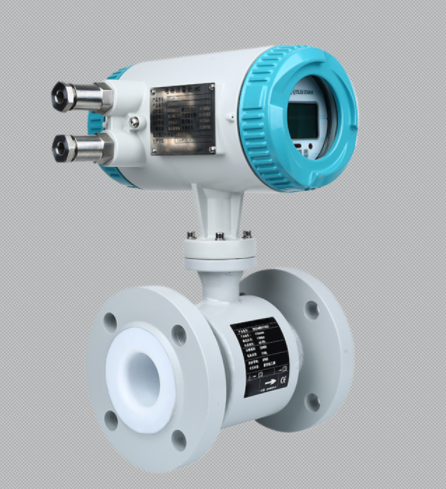

电磁流量计工作原理

电磁流量计的工作原理基于‌法拉第电磁感应定律‌：当导电流体在磁场中流动时，会切割磁感线，在与流动方向和磁场方向均垂直的方向上产生感应电动势（电压）。该电动势的大小与流体的平均流速成正比，从而可通过测量电压来计算流量。

具体工作过程如下：

1.  ‌磁场生成‌：电磁流量计的励磁线圈在测量管外部产生一个垂直于流体流动方向的稳定磁场。

2.  ‌感应电动势产生‌：当导电流体（如水、酸碱溶液等）流经该磁场时，作为“运动导体”切割磁力线，在流体中产生感应电动势。

3.  ‌信号检测‌：安装在测量管两侧的电极检测这一微弱的电动势信号，并将其传递给转换器。

4.  ‌信号处理与输出‌：转换器对信号进行放大、滤波和数字化处理，最终输出标准的流量数据（如4-20mA电流信号或数字通信信号）。

数学表达式为：
E=K⋅B⋅D⋅V E=K⋅B⋅D⋅V
其中，E E 为感应电动势，BB 为磁感应强度，DD 为管道内径，VV 为流体平均流速，KK 为仪表常数。体积流量 QQ 可通过公式 Q=πD24⋅VQ=4πD2⋅V 计算得出。

需要注意的是，电磁流量计仅适用于电导率≥5 μS/cm的导电流体，无法测量气体、蒸汽或去离子水等非导电介质。同时，安装时需确保管道满管且远离强电磁干扰源，以保障测量稳定性。
