插入式电磁流量计的应用以及在工程中的运用

插入式电磁流量计的应用以及在工程中的运用
伴随着科技进步的发展,在 电磁流量计大家族中出現了一种插式安装的电磁流量计。此类仪表盘因其构造简易、重量较轻、安装便捷、维护保养量小、价格低,很受工程项目设计师及客户的热烈欢迎。
　　近些年,伴随着对设备及公共工程计量规定的提升 ,在目前设备的技改项目、新设备和基本建设项目的设计方案中,针对设备內外的新鮮水、冷却循环水、废水等选用了一批插式电磁流量计,应用实际效果非常好,解决了这种物质在设备内和公共系统软件中的流量检测和计量检定难题。
1　大管道导电性液體的总流量测量方式
　　从当今的技术性讲,测量大管道导电性液体流量的检验方式 较多,现将常见的几类方式 表明以下。
1.1　封闭式管道(满管)总流量测量
1)电磁流量计,文中有详细描述。
2)孔板流量计(包含同舟锐填料、1/4圆洞板等),为规范的总流量测量元器件,构造简易、高精度、可重复性好、不用当场校准、使用期长,但规定接管段长、有风阻、流速规定高,不宜在大口径管道中应用。
3)文丘里管、皮托管或阿牛巴等,能够在大管道测量中应用,但因为被测物质流速低,故测量精度较低。
4)超声波流量计是一种新式的非接触式总流量测量仪表盘,现已经逐步推广应用,但不宜于在埋地管道中安装。
5)涡街流量计也是一种可选择的总流量测量仪表盘,从中国应用看来,应用实际效果差别很大,且规定有严苛的接管段及一定的最少流速,一般在直埋的大管道安装也不适合。
6)涡轮流量计,中国非常少选用,也受流速限定。1.2　灌渠或封闭式(不满意管)总流量测量
1)灌渠式:测量灌渠液位仪(用负压式、超音波式、浮标式、反吹风式等),在灌渠截面已经知道的状况下,可测算出总流量。
2)超音波式:测量灌渠或不满意管内的液体液位及流速,依据液體穿过的截面测算其总流量。
2　石油化工公司广州中山大学规格导电性液体流量测量中的难题
2.1　在原油化工企业中,设备及公共工程项目中的大口径液体大部分是新鮮水、除盐水、冷却循环水、废水及海面等导电性液體,他们本身及管道安装的特性是:
1)管经大,一些加工厂的冷却循环水管道管经可大到1.8～ 2.0M,为了更好地降低占地及缓解管桥载荷及防寒等缘故,一般均选用埋地铺设。
2)因为运输总流量大,为了更好地降低长期性实际操作花费,一般设计方案流速稍低,且总流量及流速常常有转变。
3)冷却循环水及废水有不一样水平的悬浮固体或沉淤物、水体标准差。
4)当场仪表盘安装在设备界限之外,仪表盘穿管及电源线铺设较为艰难。
5)计量检定精密度考虑企业内部做物料平衡及经济评价就可以。
2.2在所述场地应用的蒸汽流量计多见管装对夹止回阀电磁流量计和法兰盘取压内切圆锐填料,锐填料测量中关键存有下列难题。
1)因为管道为地底铺设,仪表盘安装处设一地底井,待仪表盘安装时易地底井渗水,将管道所有浸入,井运行内存很多脏物,使仪表盘安装没法开展;安装后仪表盘长期性浸入在水中也没法维修。
2)充分考虑冬季防寒,安装智能变送器的仪表箱及测量导线规定开展隔热保温电伴热,因为这种仪表盘基础都会设备或加工厂的边境线上,间距电伴热蒸气(或开水)及智能回水点太远,故使电伴热导致非常大艰难。
3)需水量随加工工艺设备实际操作标准而经常出现转变,其总流量和流速转变很大,有时候在很低流速下工作中,其测量精度不高,测量偏差很大。
从基本原理、构造及安装上,涡街流量计是一种不错的测量方式 ,但在冷却循环水、废水大管道测量中也存有一些难题:
1)涡街流量计的测量精度与流速关联很大(即液体应在一定的流阻以上),不适合这类大管道、流速低的液体测量;
2)不适合安装在被浸水没的场地;
3)堆积物及悬浮固体在涡街感应器中堆积时对测量精度有影响;
4)使用期较短。
3　电磁流量计的特性
1)测量不会受到流体密度、溫度、工作压力、黏度和电导率转变的危害,且与流速遍布不相干;
2)测量管截面沒有收拢,无阻拦流动性构件、无工作压力损害;
3)适用稠状、淤泥及带固态的液體;
4)精密度较高,± 0.5%;
5)可輸出与流速成正比例的线形脉冲信号或
差分信号,测量范畴宽、线形好、零点平稳;
6)可用管经范畴宽(16～ 2500m)、规定较少的接管段;
7)电级和内衬可选用不一样材料生产制造,抗腐蚀、耐磨损、可在高溫和水中安装;
8)运用限定:测量液體务必有最少电导率(1μ S/cm随供应商而定);测量液体有堆积物时,会使测量精度减少;对溫度和工作压力有一定限定。

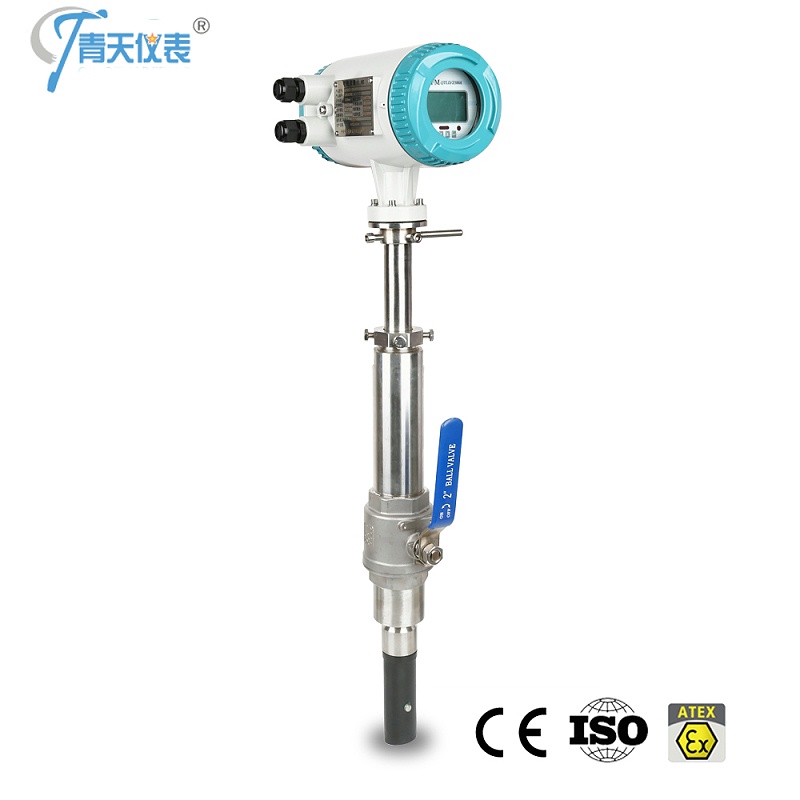

4 插入式电磁流量计的特性及运用

4.1　插入式电磁流量计的特性

1)感应器(摄像头)插入被测管道,与一般管装对夹止回阀电磁流量计对比,具备体型小、安装便捷、项目投资少等优势;
2)感应器插进深层仅为管道直徑的10%～
12.5%,无压损,尤其适用大口径管道中的总流量测量,有优异的特性价格对比;
3)无堵塞、无损坏件、免维护保养;
4)感应器能够制成深潜浸入型(IP68),很适合在加工厂中埋地管道上安装;
5)能够出示防爆型构造商品;
6)选用电流量、差分信号輸出,肯定零点平稳
7)测量最少流速能致0.1米/s(乃至更低),最少电导率≥ 20μS/cm;
8)感应器可带安装配件,当场安装非常容易;
9)精度较低,一般为± 1%。
